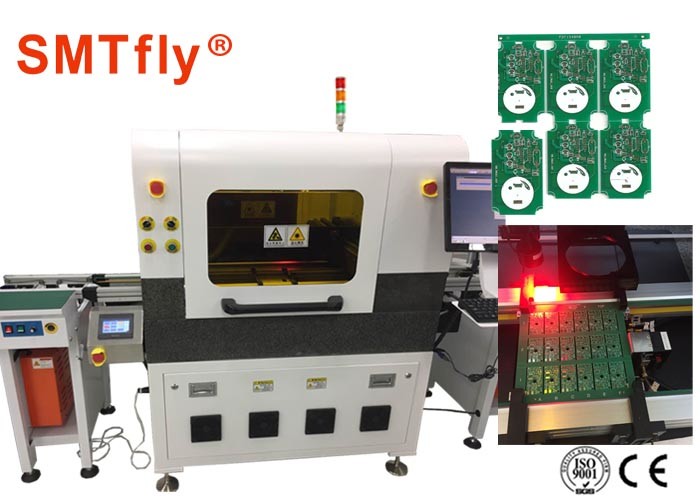

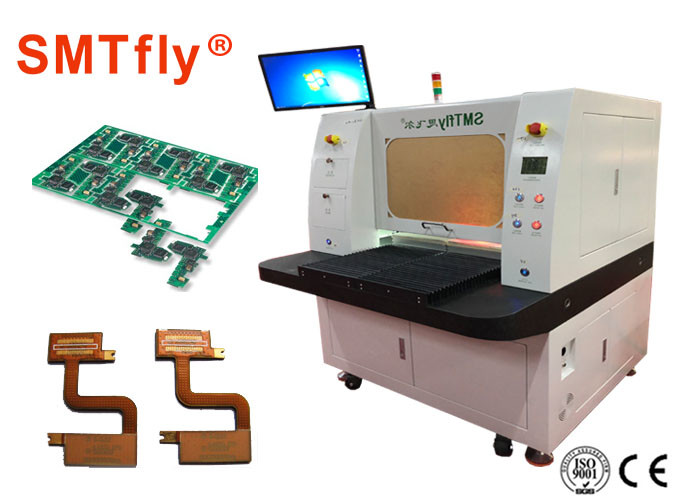

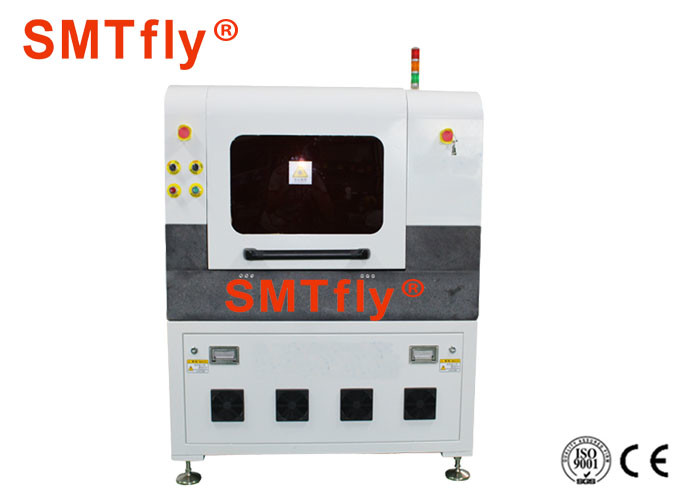

17W UV Laser PCB Separator untuk Pemotongan Presisi Kontur Kompleks

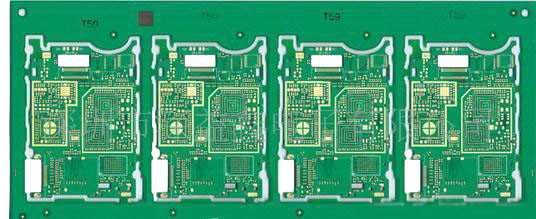

Mesin dan sistem laser depaneling (singulasi) PCB telah mendapatkan popularitas selama beberapa tahun terakhir.Mekanik depanaling/singulasi dilakukan dengan metode routing, die cutting, dan dicing saw.Namun, karena papan menjadi lebih kecil, lebih tipis, fleksibel, dan lebih canggih, metode tersebut menghasilkan tekanan mekanis yang lebih besar pada bagian-bagiannya.Papan besar dengan substrat berat menyerap tekanan ini dengan lebih baik, sedangkan metode yang digunakan pada papan yang terus menyusut dan kompleks dapat menyebabkan kerusakan.Ini membawa hasil yang lebih rendah, bersama dengan biaya tambahan untuk perkakas dan pembuangan limbah yang terkait dengan metode mekanis.

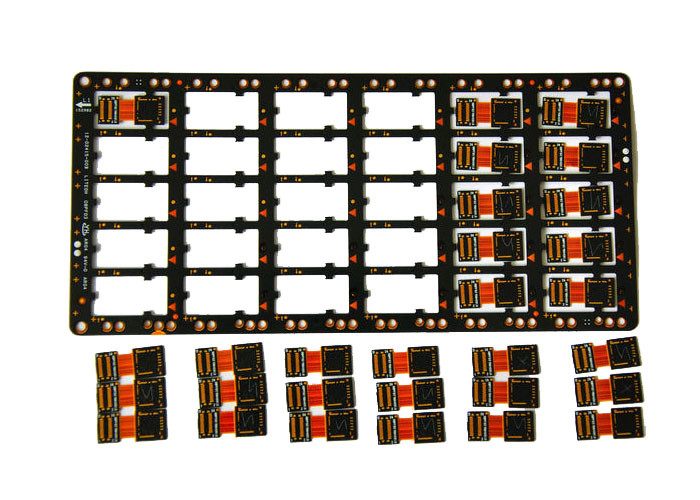

Semakin banyak, sirkuit fleksibel ditemukan di industri PCB, dan mereka juga menghadirkan tantangan bagi metode lama.Sistem halus berada di papan ini dan metode non-laser berjuang untuk memotongnya tanpa merusak sirkuit sensitif.Diperlukan metode depaneling non-kontak dan laser memberikan cara singulasi yang sangat tepat tanpa risiko merusaknya, apa pun substratnya.
Spesifikasi
| Kelas laser | 1 |
| Maks.area kerja (X x Y x Z) | 300 mm x 300 mm x 11 mm |
| Maks.daerah pengenalan (X x Y) | 300 mm x 300 mm |
| Maks.ukuran bahan (X x Y) | 350 mm x 350 mm |
| Format masukan data | Gerber, X-Gerber, DXF, HPGL, |
| Maks.kecepatan penataan | Tergantung pada aplikasi |
| Akurasi posisi | ± 25 m (1 Mil) |
| Diameter sinar laser terfokus | 20 m (0,8 Mil) |
| Panjang gelombang laser | 355 nm |
| Dimensi sistem (P x T x T) | 1000mm * 940mm *1520mm |
| Berat | ~ 450 kg (990 pon) |
| Kondisi operasi | |
| Sumber Daya listrik | 230 VAC, 50-60 Hz, 3 kVA |
| Pendinginan | Berpendingin udara (pendingin air-udara internal) |
| Suhu sekitar | 22 °C ± 2 °C @ ± 25 m / 22 °C ± 6 °C @ ± 50 m (71,6 °F ± 3,6 °F @ 1 Mil / 71,6 °F ± 10,8 °F @ 2 Mil) |
| Kelembaban | < 60% (tanpa kondensasi) |
| Aksesoris yang dibutuhkan | Unit pembuangan |
Mengapa kita?
1.Insinyur tersedia untuk melayani mesin di luar negeri.
Insinyur tersedia untuk dikirim ke negara-negara asing untuk melakukan pelatihan mesin dan menawarkan dukungan teknis.
2. Garansi satu tahun untuk mesin kecuali aksesoris.
Konstruksi rangka yang kuat dan bilah baja Jepang memperoleh penilaian yang baik dan diakui oleh dan klien luar negeri.Kami menawarkan suku cadang untuk penggantian di bawah garansi gratis, klien hanya perlu menanggung biaya pengiriman.
3..Layanan pelanggan yang efektif.
Kita semua bersama-sama lebih kuat dan lebih bijaksana daripada kita semua secara individu.Agar berhasil, kita harus memikul tanggung jawab, bekerja sama dengan rekan kerja dan departemen, berkomunikasi secara efektif satu sama lain, menumbuhkan antusiasme, dan berpartisipasi dalam pengambilan keputusan.Agar mudah dijangkau oleh pelanggan dan memberikan balasan cepat untuk memecahkan masalah mereka dan menciptakan nilai bagi pelanggan
4. Teknik & cikal bakal proses yang matang membuat mesin berkualitas tinggi.
Sebagai pabrik terbesar di Cina Selatan, kami memiliki 12 tahun pengalaman pada mesin pemisah PCB dan mesin solder.mesin router pcb
Tim R&D kami terus meningkatkan mesin yang ada untuk memenuhi tren pengembangan pasar
persetujuan CE
