Printed Circuit Board Router CNC PCB Router Shear Elektronika Otomotif
1. Daftar Bagian
| I. Hardware | |
| Spindle | KAVO spindle ((Model:4025HY) |
| CCD | Sony 520 line kamera industri |
| LENS | Computar EX2C |
| Pergilah. | TBI Impor sekrup bola tanah presisi |
| Panduan | HIWIN memperluas Rail panduan linier impor |
| Motor | Seri JiaBao LCF |
| Kartu kontrol I/O | HFC PCI-9074 |
| Kartu Kontrol Pengemudi | HFC PCI-9074 |
| Kartu I/O | PCI-9074-64pcs/-38pcs |
| Pembersihan statis | Seri STATIC-ST401A |
| Komputer | (RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU(S)/1G DDR/80G) |
| Antarmuka mesin | AOC LCD17", Logitech mouse |
| 2.perangkat lunak | |
| Sistem kontrol | Windows XP Professional (Service3, v.3244) |
| Operasi GUI | Bahasa Inggris Windows XP |
| Mengedit program | Inline |
| Sistem penglihatan | CCD AOTU offset |
| Sistem kontrol | F1.2Versi.88 |
2. Parameter
| Secara keseluruhan | |
| Dimensi ((W*D*H) | 1370mm*1650mm*1450mm |
| Berat badan | 650KG |
| Pergeseran ketinggian | 60 ~ 110mm |
| Manipulator | |
| Jenis mesin | Seri JiaBao |
| Kemungkinan pengulangan posisi | 0.001mm |
| Axis area kerja ((max) | 830mm*580mm*50mm |
| Stasiun kerja | |
| Penetapan PCB | Standar, spesialisasi |
| Pemuatan/pengungkapan PCB | manual |
| Ukuran PCB (maksimal) | 420*360mm |
| Ketebalan PCB (max) | 5 mm |
| Pemasangan | |
| Perlengkapan kekakuan | Menggunakan client |
| Fiksasi perlengkapan | mesin |
| Motor spindle | |
| Kekuatan | 150W |
| Spindel | 60000 putaran/menit |
| Melindungi | pendingin diri/angin |
| Ganti pemotong | Spesialisasi |
| Kemampuan routing | |
| Kecepatan pemotongan ((max.) | 80mm/s |
| Kecepatan berkendara ((max.) | 2500mm/s |
| Keakuratan pemotongan | 0.01mm |
| Sistem vakum | |
| Daya vakum | 3.5KW AC 380V |
| Vakum | Plum |
| Fasilitas umum | |
| Kekuatan | 2.0KW AC380V |
| Pasokan udara | 4-6KG/cm2 |
| Pemrograman | |
| Mengedit program | Inline |
| Mengedit fungsi | Garis, busur, lingkaran, kurva U |
| Penyimpanan program | HDD |
| Sistem penglihatan | SONE warna CCD |
| mesin pemotong penggiling offset | AUTO |
| Pengaturan vakum | AUTO |
| Operasi Monitor | |
| Indikator | Indikator Keadaan mesin |
| Periksa alat | Kehidupan alat deteksi otomatis, penggunaan pengujian waktu |
| Pelindung motor | Memiliki fungsi perlindungan overheating, overload, tegangan rendah |
| Pemeriksaan overload motor | Memiliki Overload, jalur normal, fungsi perlindungan tegangan rendah |
| Waktu yang dapat digunakan alat | Kehidupan alat deteksi otomatis, |
| Statistik data | Model papan terpisah, menghitung terpisah, berbagai metode penghitungan |
| Catatan kesalahan | Perangkat lunak secara otomatis mencatat semua alarm memori mesin |
| III. Keakuratan | |
| Keakuratan sumbu | 0.001mm |
| Keakuratan pemotongan | 0.1mm |
| IV. Keamanan | |
| Perlindungan area kerja | Dengan empat perlindungan tertutup |
| Sensor pintu | Sensor micro-switch pintu keamanan depan dan belakang (opsional) |
| Tombol Hentikan Keperluan |
3Fitur:
1Gambar zoom-in.X10 membuat pemrograman lebih mudah & meningkatkan akurasi pengaturan titik.
2Dua meja geser menyediakan gerakan masuk dan keluar secara bersamaan untuk mengurangi waktu tang untuk produktivitas yang lebih baik.
3.AUTO MARK offset system.CCD image could check & simulate the path or routing to reduce unnecessary error before cutting..Auto MARK offset system.CCD image could check & simulate the path or routing to reduce unnecessary error before cutting.
4.Memiliki routing bit life time checking dan sistem alarm untuk mengingatkan operator untuk mengubah routing bit ketika selesai 120M pemotongan. dan routing bit pertama 2mm memotong titik penggilingan pertama,tengah 2mm memotong titik penggilingan kedua, 2mm terakhir memotong titik penggilingan ketiga untuk memperpanjang umurnya.
5.CCD gambar bisa memeriksa & mensimulasikan jalur atau routing untuk mengurangi kesalahan yang tidak perlu sebelum memotong

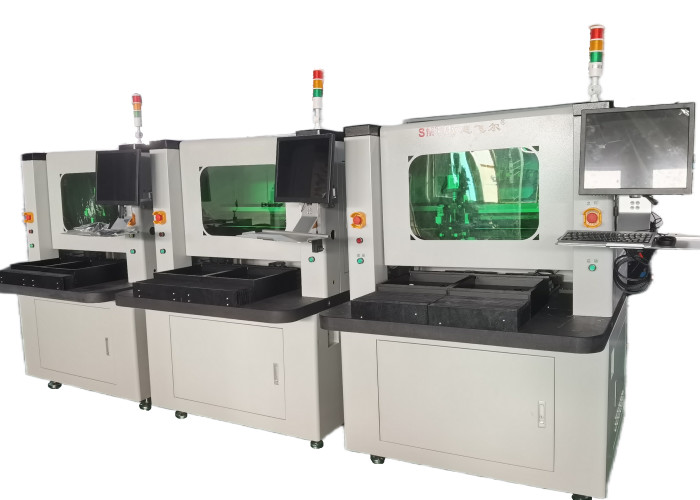

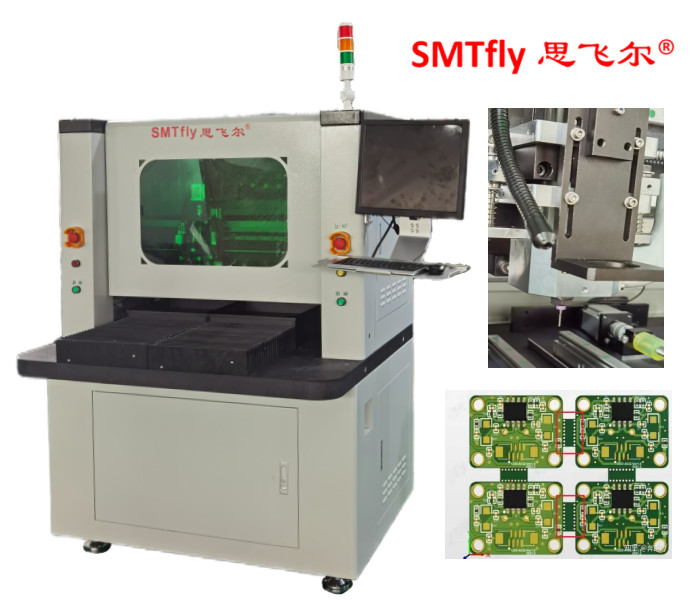

4Foto:
