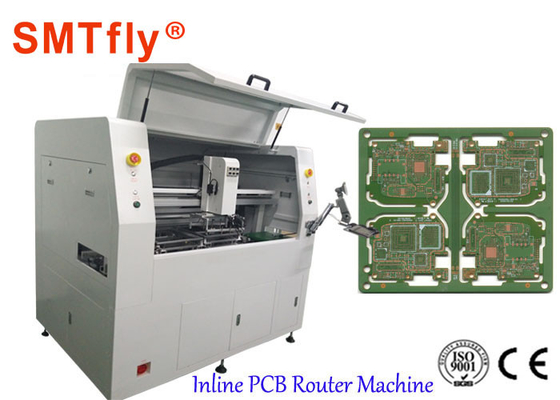

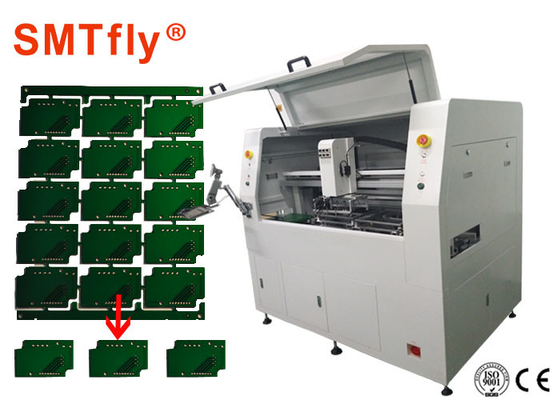

Mesin Perutean Pengeboran PCB Prototipe dengan Kolektor Debu Spindle Berkecepatan Tinggi, PCB Depanel
Keterangan
Solusi untuk depanelisasi bebas stres
Sistem vakum debu yang sangat efisien berbasis perlengkapan
Depanelisasi yang bersih dan presisi untuk PCB berpenduduk padat
Perangkat lunak pemrosesan gambar canggih menawarkan operasi titik-dan-klik untuk memprogram jalur router
Kompensasi penyelarasan otomatis oleh kamera CCD
Operasi yang mudah digunakan
Umur bit yang diperpanjang dengan penyesuaian kedalaman bit router otomatis
Waktu taktik yang ditingkatkan
Diperlukan perawatan yang rendah
Harga yang wajar
Robot linier bebas kalibrasi
Perangkat lunak
|
Sistem pengaturan |
Windows XP Professional (Layanan3,v.3244) |
|
Operasi GUI |
Windows XP Cina |
|
Pengeditan program |
Di barisan |
|
Sistem penglihatan |
Offset CCD AOTU |
|
Sistem pengaturan |
Versi F 1.0.2 |
Perangkat keras
|
CCD |
Kamera industri lini Sony 520 |
|
LENSA |
Komputer EX2C |
|
Baut |
Impor sekrup bola tanah presisi TBI |
|
Memandu |
HIWIN melebarkan rel panduan linier yang diimpor |
|
MOTOR |
Seri LCF JiaBao |
|
KARTU KONTROL I/O |
HFC PCI-9074 |
|
KARTU KONTROL PENGEMUDI |
HFC PCI-9074 |
|
KARTU I/O |
PCI-9074-64pcs/-38pcs |
|
Pembersihan statis |
Seri STATIC-ST401A |
|
Komputer |
RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU(S)/1G DDR/80G |
|
Antarmuka mesin |
AOC LCD17", mouse Logitech |
Parameter kinerja
|
Keseluruhan |
|
|
Dimensi (W * D * H) |
1220mm * 1450mm * 1420mm |
|
Bobot |
550KG |
|
Offset ketinggian |
60~110mm |
|
Manipulator |
|
|
Jenis motor |
Seri JiaBao |
|
Pengulangan posisi |
0,001mm |
|
Area kerja sumbu (maks) |
680mm * 360mm * 50mm |
|
Stasiun kerja |
|
|
Stasiun kerja |
standar, spesialisasi |
|
Bongkar/muat PCB |
panduan |
|
Ukuran PCB (maks) |
322mm * 322mm |
|
PCB tebal (maks) |
5mm |
|
Perlengkapan |
|
|
Memperbaiki kekakuan |
standar |
|
Memperbaiki fiksasi |
mesin |
|
Motor Spindel |
|
|
Kekuasaan |
400W |
|
Poros |
50000rpm/menit |
|
Melindungi |
pendinginan sendiri/angin |
|
Ganti pemotong |
Spesialisasi |
|
Kemampuan perutean |
|
|
Kecepatan potong (maks.) |
100mm/dtk |
|
Kecepatan mengemudi (maks.) |
3000mm/dtk |
|
Presisi pemotongan |
0,01mm |
|
Sistem Vakum |
|
|
Daya vakum |
2.2KW AC 380V |
|
Pipa vakum |
|
|
Keperluan |
|
|
Kekuasaan |
2.2KW AC380V |
|
Pasokan udara |
2~5KG/cm2 |
Depaneling dengan Router PCB
Manfaat PCB Depaneling
Tidak ada cara yang lebih baik untuk memasang papan sirkuit tercetak di depanel selain dengan Router PCB Sayaka.Depaneler PCB ini adalah jawaban untuk depaneling PCB tanpa kerumitan melalui penggunaan bit router yang meminimalkan tekanan pada komponen.Spindel berkecepatan tinggi yang disertakan dalam alat berat mempercepat pemotongan dan mempertahankan presisi, sekaligus memungkinkan desain panel fleksibel dengan berbagai pola pemotongan.Depaneler PCB kami juga akan mengurangi penggantian bit dengan sistem penyesuaian kedalaman bit router kami, yang secara otomatis bergeser hingga 5 level kedalaman.Kecepatan potong maksimum bit router PCB adalah 50mm per detik, sedangkan kecepatan perjalanan maksimum 800mm per detik.Dengan sistem penyedot debu berbasis perlengkapan built-in, sistem ini pasti akan bersih dan efisien.Ini mencegah lengkungan, dan memanfaatkan kekuatan vakum sepenuhnya untuk pengumpulan debu yang paling efektif.
Pengoperasian yang mudah
Mudah dioperasikan, perangkat lunak pengolah gambar dari router PCB memudahkan untuk memprogram jalur pemotongan dengan teknologi titik-dan-klik, selain itu juga secara otomatis mengkompensasi penyelarasan dengan kamera CCD.Dengan sentuhan sederhana dari tombol eksternal PCB depaneling dapat segera dimulai untuk pengoperasian yang mudah, dan melalui mode pra-pemrograman yang mudah digunakan, pengoperasian mesin menjadi lebih ringan.Depaneler PCB juga perawatannya sangat rendah, karena mesin ini dirancang untuk akses dan perbaikan yang mudah.Struktur rangka dan motor spindel beroperasi pada sumbu X, Y, dan Z, sedangkan bantalan keramik terintegrasi untuk menghasilkan putaran 60.000rpm.
Hemat Biaya
Dengan berbagai keunggulan yang ditawarkan sistem depaneling kami, dan kemudahan pengoperasian mesin, harga yang ditawarkan tentu praktis.Tidak hanya kebutuhan depaneling yang diurus dengan efisiensi dan kesederhanaan, tetapi biaya rendah akan menghemat uang dan waktu.
