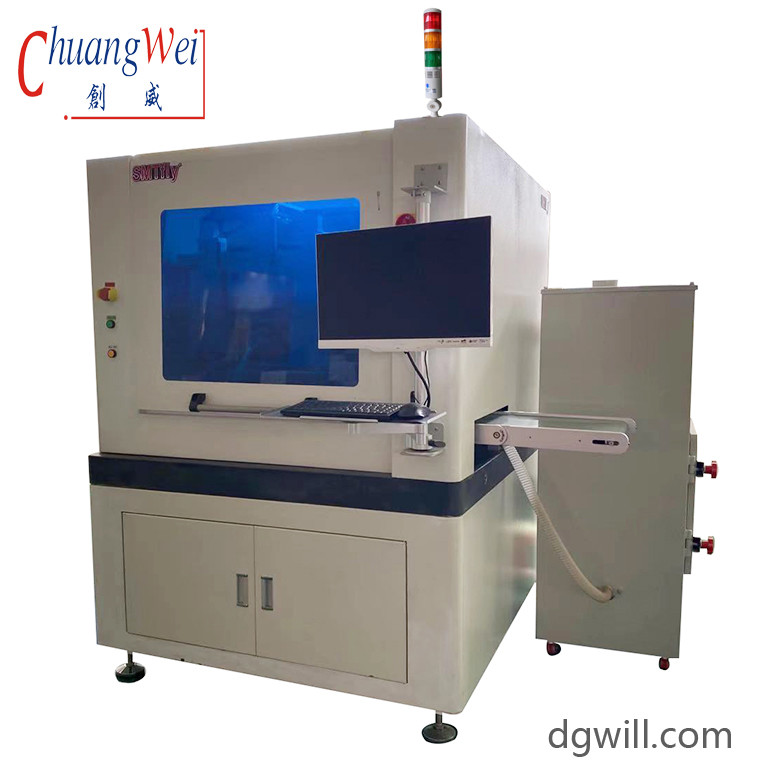

High Precision Inline PCB Depaneling Router dengan KAVO Spindle 60000RPM, CW-F03
Sebuah PCB on-line yang khusus digunakan untuk memotong komponen PCBA (panel) menjadi bagian terpisah, dengan struktur dipasang rel tanpa memotong jig.Fitur pemantauan statis ESD, memotong umpan balik stres, dan alat otomatis mengubah, itu dapat mencapai kecepatan maksimum 60000 putaran.Sistem kontrol yang dikembangkan berdasarkan sistem RM kami dapat memastikan pemrograman pelanggan yang cepat dan akurat.
Fitur:
1. Perubahan alat otomatis
2Pemantauan ESD
3.Mengurangi umpan balik sendiri
4.Mode produksi otomatis
5.Hubungan antara fungsi statistik SPC dan manajemen pelanggansistem-ERP
6.Dapat dilengkapi dengan tahan ledakanfungsi vacuum cleaner
Sistem pemotongan keandalan tinggi

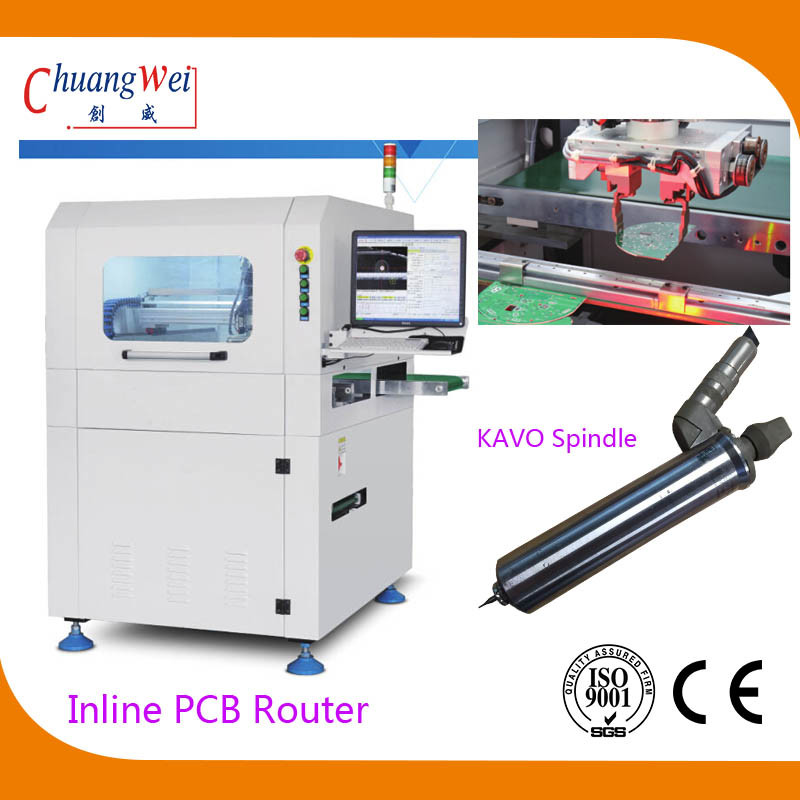

Jerman KAVO sumbu utama berkecepatan tinggi dengan kecepatan maksimum 60000 putaran, menampilkan pemantauan tegangan statis ESD dan fungsi pemotongan umpan balik tegangan dan perubahan alat otomatis.
Spesifikasi:
| Model | CW-F03 |
| Ukuran Mesin | 1000*1200*1533mm |
| Berat badan | Sekitar 1900kg |
| Ukuran PCB maksimal | 350*350mm |
| Ketebalan PCB | 0.4-6mm |
| Ketinggian transmisi | 900 ± 50 mm |
| Arah transmisi | Kiri -> Kanan |
| Kecepatan transmisi | 1500mm/s (max) / diatur |
| Jenis pelat makan | Jalur panduan transportasi tipe bagian |
| Penyesuaian lebar rel | Otomatis |
| Sinyal komunikasi komputer atas dan bawah | SMEMA |
| Posisi PCB | Pengepakan rel panduan atas dan bawah |
| Sistem pemetik | 360° sistem penjepit putar; 2 kelompok paling banyak nozzle hisap vakum, 4 kelompok paling banyak unit transportasi sabuk ESD/panel batch forwarding |
| Spindel pemotongan/kecepatan | Jerman KAVO, 60.000 rpm/menit |
| Jenis pendingin | Kompresi udara |
| Pemantauan ESD | Ya, aku tahu. |
| Perubahan alat otomatis | Ya, aku tahu. |
| Mengurangi umpan balik stres | Ya, aku tahu. |
| Periksa pisau pecah | Ya, aku tahu. |
| Kecepatan pemotongan | 1-200mm/s |
| Keakuratan pemotongan | ± 0,5 mm |
| Mengulangi keakuratan posisi | ± 0,01mm |
| Kecepatan bergerak koordinat | 1000mm/s |
| Jenis pelat luar | Unit pengangkutan sabuk ESD/pembalut panel batch |
| Jenis pengumpulan limbah | Keluar dari jalur |
| Pemrograman prosedur | Gerber gambar impor / Program pengeditan melalui sistem visual |
| Pasokan udara | 5-8kg/cm2 |
| Sumber daya listrik | AC380V±5%, 50/60Hz, 3KW |
Sistem Super Vision
Sebuah sistem visual mesin yang tepat yang terdiri dari kamera industri pencitraan Jerman, Moritex Lens dan sumber cahaya tingkat pengukuran;
mendukung semua fungsi kalibrasi mesin, kompensasi dan posisi, menampilkan stabilitas tinggi dan kapasitas anti gangguan.
Sistem pegangan PCB keandalan tinggi
Solusi yang sempurna tanpa jig cutting; Sebuah ruang lingkup ukuran penjepit PCB 2mm, perangkat pick up dapat merealisasikan repid loading / uploading, menampilkan stabilitas tinggi dan biaya rendah.
Sistem penyampaian panel ESD ATPD
Solusi pengalihan panel 1: PCB yang dipotong akan dikirimkan dengan sistem penjepit ke jalur transmisi sabuk, dan kemudian dikirim melalui jalur transmisi ESD melalui mesin ke jalur perakitan,atau diambil dan dimuat ke dalam kasus produk dengan solusi manipulator khusus.
Solusi pengalihan panel 2: gunakan unit pengalihan panel batch ARM-1 membongkar jalur transmisi sabuk dari mesin, masukkan unit pengalihan panel dari belakang mesin,dan langsung memuat panel ke dalam kotak gelembung di ARM-1 melalui sistem penjepitSolusinya ditandai dengan kesederhanaan dan kenyamanan.
