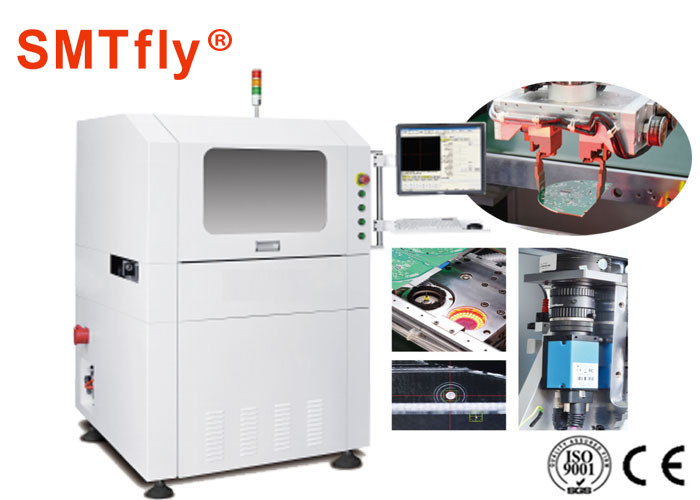

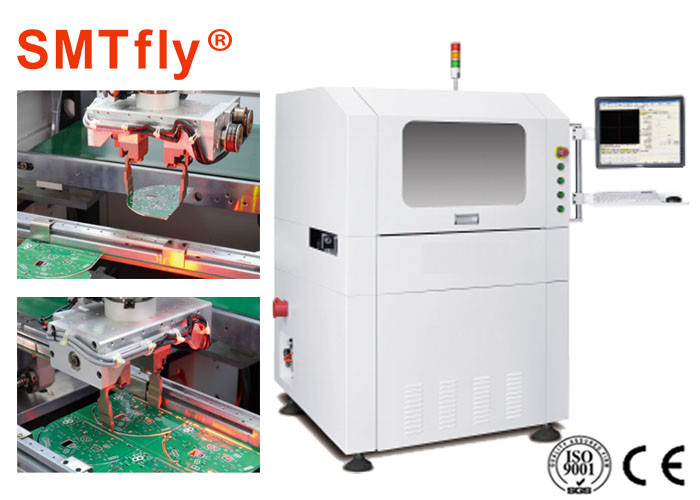

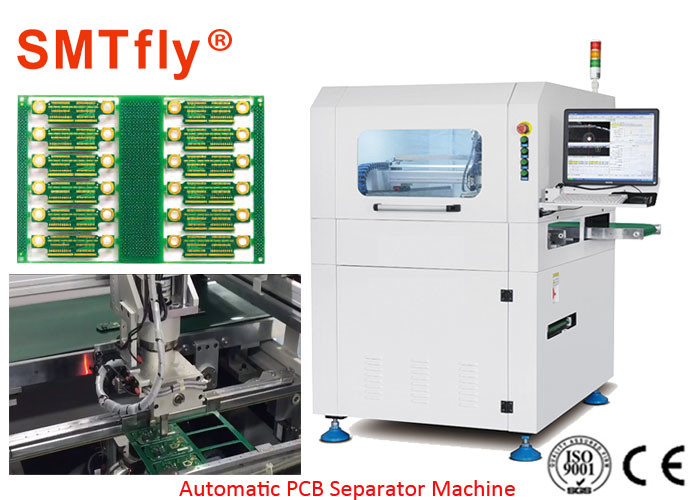

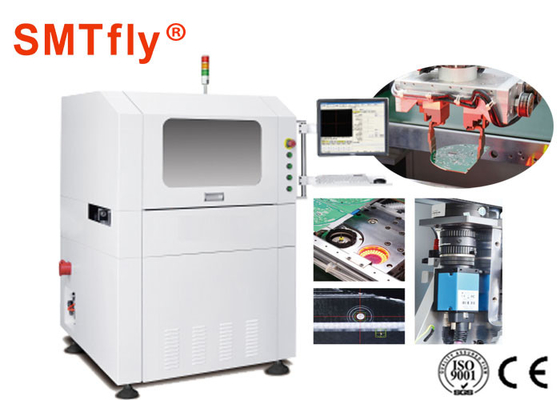

Inline PCB Router PCB Depaneling dengan Sistem Operasi yang Ramah Pengguna, PCB De-panel CW-F03
PCB on-line yang khusus digunakan untuk memotong komponen (panel) PCBA menjadi bagian-bagian terpisah, menampilkan struktur yang dipasang di rel tanpa pemotongan jig.Itu dapat segera dimasukkan ke dalam produksi.Menampilkan pemantauan statis ESD, umpan balik tegangan pemotongan, dan penggantian alat otomatis, ia dapat mencapai kecepatan tertinggi 60000 putaran.Sistem kontrol yang dikembangkan berdasarkan sistem RM kami dapat memastikan pemrograman pelanggan yang cepat dan akurat.
Spesifikasi:
| Model | CW-F03 |
| Ukuran Mesin: | 1000*1200*1533mm |
| Bobot | Kira-kira 1900kgs |
| Ukuran PCB Maks | 350*350mm |
| Ketebalan PCB | 0,4-6mm |
| Tinggi transmisi | 900±50mm |
| Arah transmisi | Kiri -> Kanan |
| Kecepatan transmisi | 1500mm/s (maks)/dapat disesuaikan |
| Jenis pelat makan: | Rel panduan transportasi tipe bagian |
| Penyesuaian lebar rel | Otomatis |
| Sinyal komunikasi komputer atas dan bawah | SMEMA |
| Penempatan PCB | Penjepitan rel pemandu atas dan bawah |
| Sistem pemilihan | Sistem penjepit putar 360°;2 kelompok nozel hisap vakum paling banyak, paling banyak 4 kelompok transportasi sabuk ESD / unit penerusan panel batch |
| Memotong spindl/kecepatan | KAVO Jerman, 60.000rpm/mnt |
| Jenis pendingin | Kompresi udara |
| pemantauan ESD | Ya |
| Perubahan alat otomatis | Ya |
| Memotong umpan balik stres | Ya |
| Pemeriksaan pisau patah | Ya |
| Kecepatan memotong | 1-200mm/dtk |
| Akurasi pemotongan | ± 0,5mm |
| Ulangi akurasi posisi | ±0,01mm |
| Kecepatan gerak koordinat | 1000mm/dtk |
| Jenis pelat keluar | Transportasi sabuk ESD / unit penerusan panel batch |
| Jenis pengumpulan sampah | Keluar dari jalur |
| Pemrograman prosedur | Program impor/Edit gambar GERBER melalui sistem visual |
| Pasokan udara | 5-8kg/cm2 |
| Sumber Daya listrik | AC380V±5%, 50/60Hz, 3KW |
Fitur:
1. Perubahan alat otomatis
2. Pemantauan ESD
3. Memotong umpan balik stess
4. Mode produksi otomatis
5. Keterkaitan antara fungsi statistik Spc dan sistem manajemen pelanggan-ERP
6. Dapat dilengkapi dengan fungsi penyedot debu tahan ledakan
Keuntungan:
Sistem pemotongan keandalan tinggi
Sumbu utama kecepatan tinggi KAVO Jerman dengan kecepatan tertinggi 60000 putaran, menampilkan pemantauan tegangan statis ESD dan fungsi umpan balik tegangan potong dan penggantian pahat otomatis.
Sistem Penglihatan Super
Sistem visual mesin presisi yang terdiri dari kamera industri imajinasi Jerman, Lensa Moritex, dan sumber cahaya tingkat pengukuran;dia
mendukung semua fungsi kalibrasi, kompensasi, dan pemosisian alat berat, menampilkan stabilitas tinggi dan kapasitas anti-gangguan.
Pengubah alat otomatis
Alat pengubah standar mendukung tiga jenis alat 3.175mm, yang masing-masing memiliki Kapasitas pemuatan atas 10 alat.Ini dikombinasikan dengan sistem penjepitan dan sistem pengangkatan yang tepat;tiga sumbu -X1, Y1 dan Z1 dari mekanisme pemotongan dapat mewujudkan perubahan pahat.
Sistem penerusan panel ESD ATPD
Solusi penerusan panel 1: PCB yang dipotong akan dikirim dengan sistem penjepit ke saluran transmisi sabuk, dan kemudian dikirim oleh saluran transmisi ESD melalui mesin ke jalur perakitan, atau diambil dan dimuat ke dalam kasing produk dengan solusi manipulator yang disesuaikan.
Solusi penerusan panel 2: gunakan unit penerusan panel batch ARM-1 bongkar jalur transmisi sabuk dari mesin, masukkan unit penerusan panel dari belakang mesin, dan langsung muat panel ke dalam kotak blister di ARM-1 melalui sistem penjepit.Solusinya ditampilkan Dengan kesederhanaan dan kenyamanan.
Sistem gripper PCB keandalan tinggi
Solusi sempurna tanpa pemotongan jig;Cakupan ukuran penjepit PCB 2mm, perangkat pengambilan dapat mewujudkan pemuatan / pengunggahan repid, menampilkan stabilitas tinggi dan biaya rendah.
