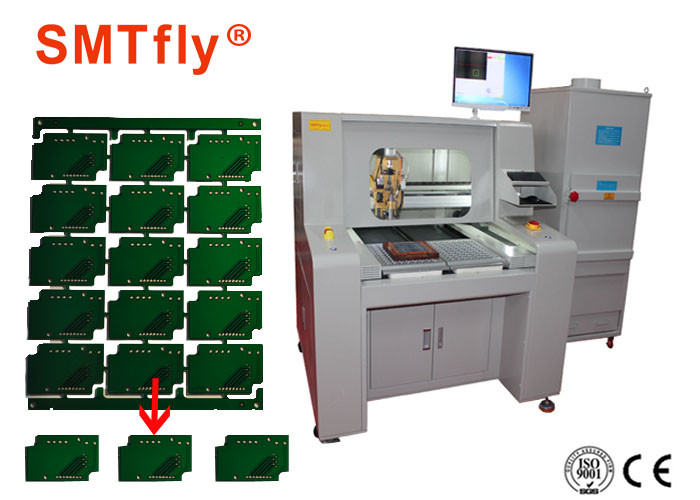

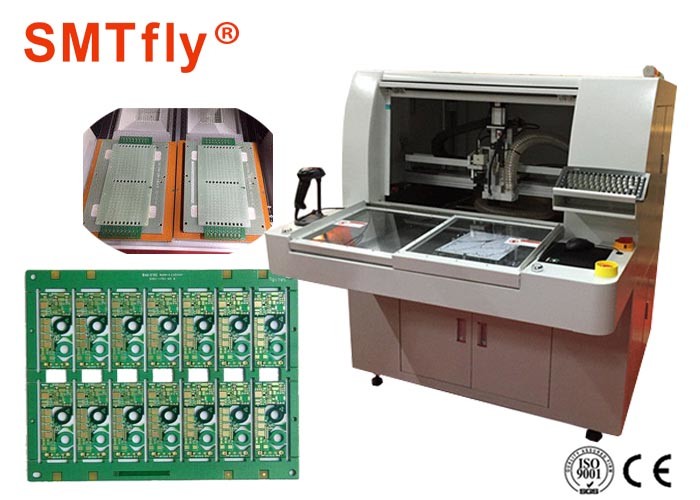

Mesin Router PCB Inline / Router PCB Depaneling dengan KAVO Spindle
1. PCB Depanelizer Router Daftar Suku Cadang
| I. Perangkat Keras | |
| POROS | poros KAVO |
| CCD | Kamera industri lini Sony 520 |
| LENSA | Komputer EX2C |
| Baut | Impor sekrup bola tanah presisi TBI |
| Memandu | HIWIN melebarkan rel panduan linier yang diimpor |
| MOTOR | Seri LCF JiaBao |
| KARTU KONTROL I/O | HFC PCI-9074 |
| KARTU KONTROL PENGEMUDI | HFC PCI-9074 |
| KARTU I/O | PCI-9074-64pcs/-38pcs |
| Pembersihan statis | Seri STATIC-ST401A |
| Komputer | (RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU(S)/1G DDR/80G) |
| Antarmuka mesin | AOC LCD17", mouse Logitech |
| 2.perangkat lunak | |
| Sistem pengaturan | Windows XP Professional (Layanan3,v.3244) |
| Operasi GUI | Bahasa Inggris Windows XP |
| Pengeditan program | Di barisan |
| Sistem penglihatan | Offset CCD AOTU |
| Sistem pengaturan | F 1.2.88 versi |
2. PCB Depanelizer Router Parameter
| Keseluruhan | |
| Dimensi (W * D * H) | 1370mm * 1650mm * 1450mm |
| Bobot | 650kg |
| Offset tinggi | 60~110mm |
| Manipulator | |
| Jenis motor | Seri JiaBao |
| Pengulangan posisi | 0,001mm |
| Area kerja sumbu (maks) | 830mm * 580mm * 50mm |
| Stasiun kerja | |
| fiksasi PCB | standar, spesialisasi |
| Bongkar/muat PCB | panduan |
| Ukuran PCB (maks) | 320*320mm |
| PCB tebal (maks) | 5mm |
| perlengkapan | |
| Memperbaiki kekakuan | Gunakan perlengkapan klien |
| Memperbaiki fiksasi | mesin |
| Motor Spindel | |
| Kekuasaan | 150W |
| Poros | 60000rpm/menit |
| Melindungi | pendinginan sendiri/angin |
| Ganti pemotong | Spesialisasi |
| Kemampuan perutean | |
| Kecepatan potong (maks.) | 80mm/dtk |
| Kecepatan mengemudi (maks.) | 2500mm/dtk |
| Presisi pemotongan | 0,01mm |
| Sistem Vakum | |
| Daya vakum | 3.5KW AC 380V |
| Kekosongan | tegak lurus |
| Keperluan | |
| Kekuasaan | 2.0KW AC380V |
| Pasokan udara | 4-6KG/cm2 |
| Pemrograman | |
| Pengeditan program | Di barisan |
| Pengeditan fungsi | Garis, busur, lingkaran, kurva U |
| penyimpanan program | HDD |
| Sistem penglihatan | CCD warna SONE |
| offset pemotong penggilingan | MOBIL |
| Pengaturan vakum | MOBIL |
| Monitor Operasi | |
| indikator | Status mesin indikator |
| pemeriksaan alat | Kehidupan alat deteksi otomatis, penggunaan pengujian waktu |
| Pelindung motor | Memiliki panas berlebih, kelebihan beban, fungsi perlindungan tegangan rendah |
| pemeriksaan kelebihan beban motor | Memiliki Overload, saluran normal, fungsi perlindungan tegangan rendah |
| Alat dapat digunakan waktu | Umur alat deteksi otomatis, |
| Statistik data | Model papan terpisah, hitungan pisah, metode penghitungan beragam |
| Catatan kesalahan | Perangkat lunak secara otomatis merekam semua memori alarm mesin |
| AKU AKU AKU.Ketepatan | |
| presisi sumbu | 0,001mm |
| Memotong presisi | 0.1mm |
| IV.Keamanan | |
| Area kerja melindungi | Dengan empat perlindungan tertutup |
| sensor pintu | Sensor sakelar mikro pintu pengaman depan dan belakang (opsional) |
| Tombol berhenti darurat |
3. PCB Depanelizer Router Spindel KAVO
4. PCB Depanelizer RouterPenyedot debu
5. Singulasi PCB Cepat dan Efisien
Ketika mempertimbangkan banyak metode yang tersedia untuk singulasi PCB, sulit untuk memutuskan mana yang terbaik.Di ChuangWei, kami mengusulkan bahwa router PCB kami adalah cara yang paling efisien dan tercepat untuk memisahkan PCB.Untuk depanelisasi bebas stres, kami menggunakan bit router yang meminimalkan tekanan pada komponen, sehingga menjaganya tetap utuh dan berfungsi dengan baik.Sistem penyesuaian bit router akan secara otomatis menggeser hingga 5 tingkat kedalaman yang berbeda, yang akan mengurangi penggantian bit.Kecepatan potong bit router memiliki maksimum 50mm per detik, sedangkan kecepatan perjalanan maksimum 800mm per detik.Router PCB kami juga memiliki spindel berkecepatan tinggi yang akan mempertahankan presisi sambil mempercepat proses.Rangka pasti tahan dengan sekrup bola presisi yang digunakan pada sumbu X, Y, Z, dan menjadi cepat dengan motor spindel yang menghasilkan putaran hingga 60.000rpm.
