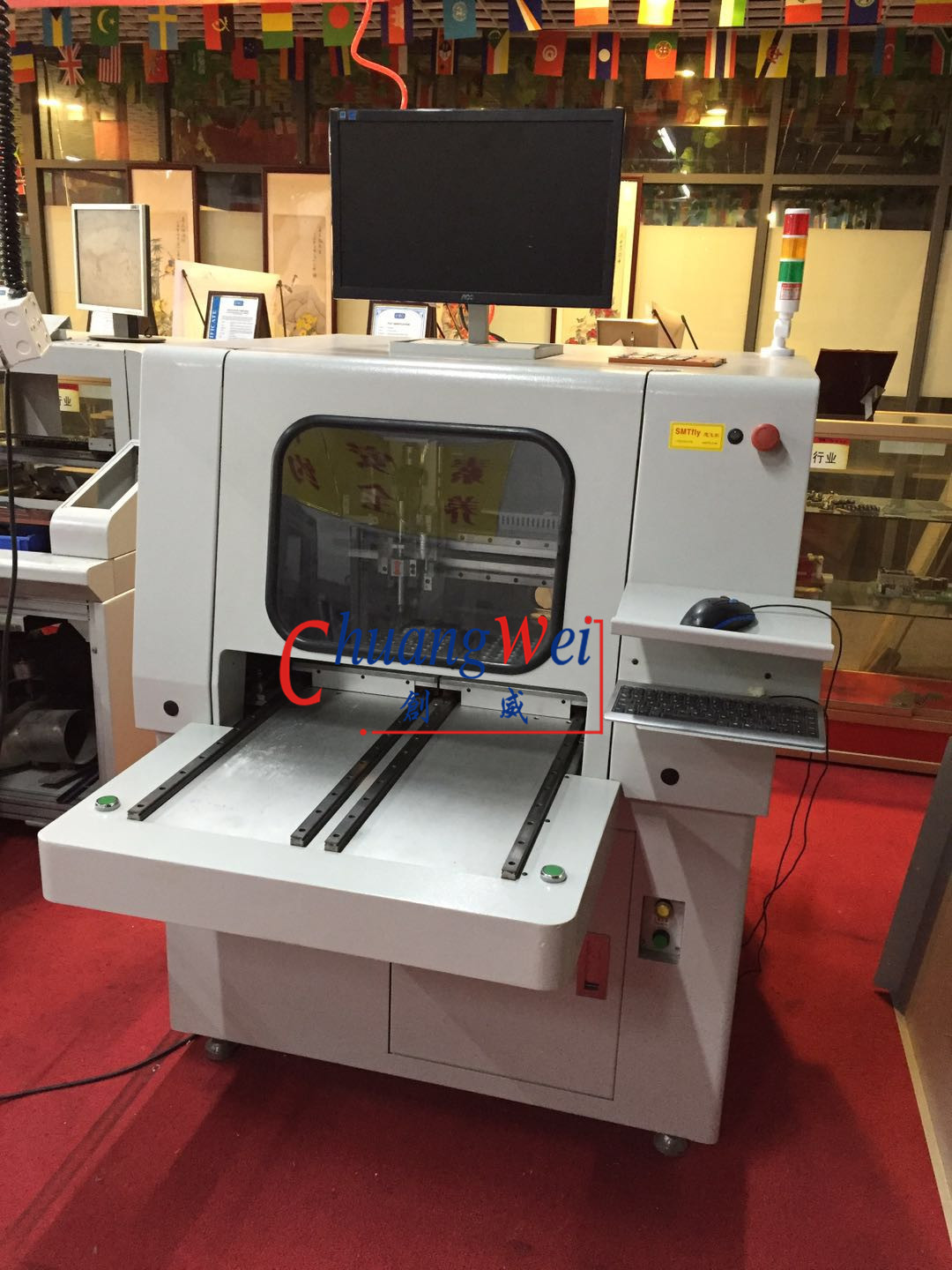

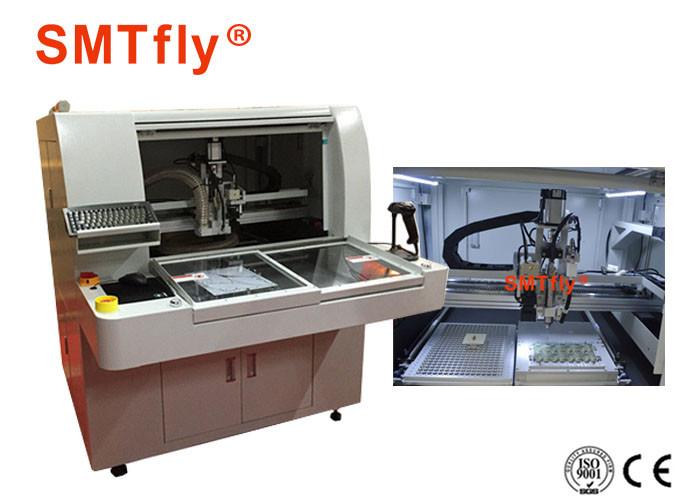

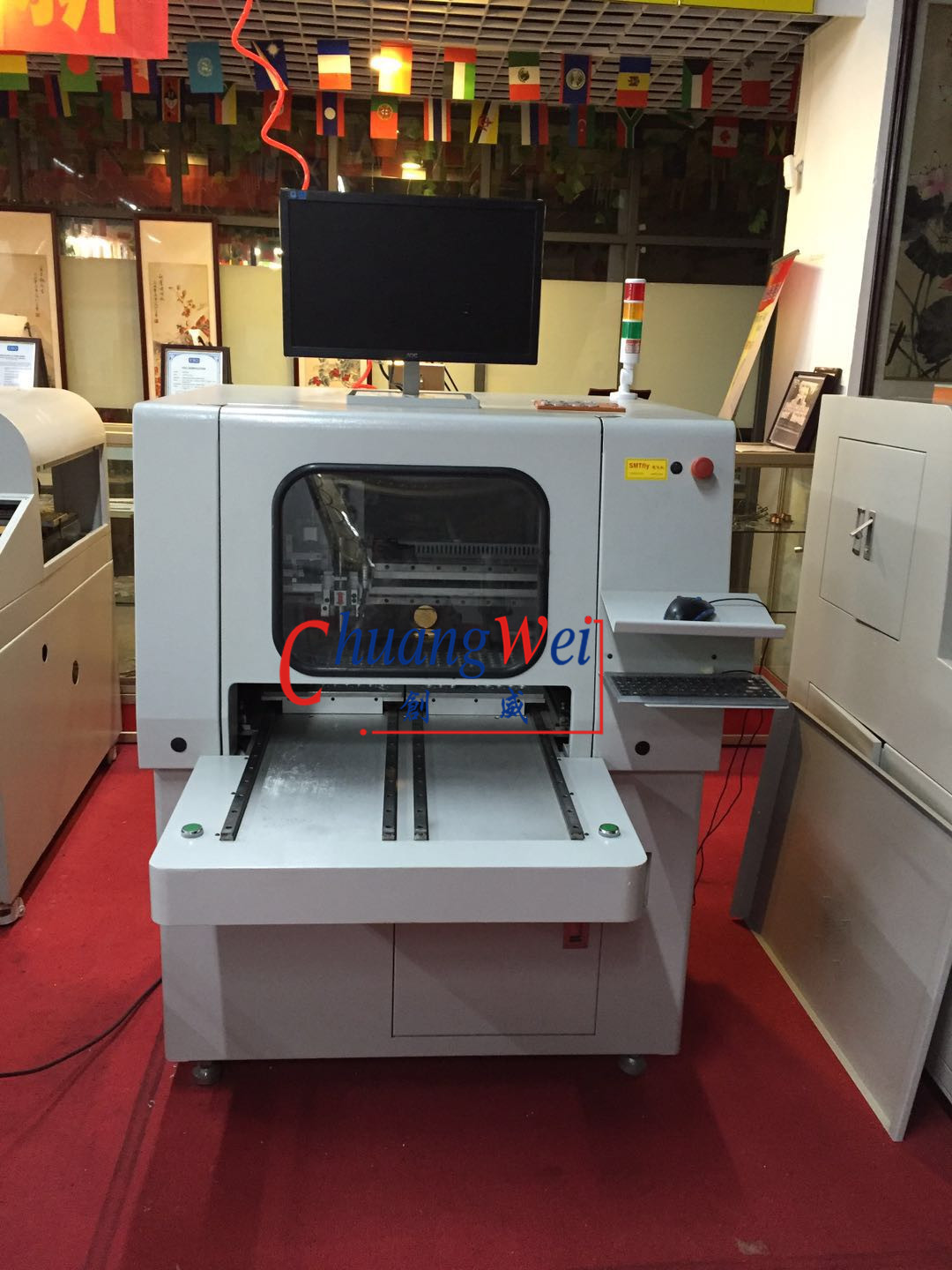

Mesin PCB Router PCB Depanelizer dengan Perangkat Lunak Cerdas Fungsi Impor Gerber
Depanelizer PCBFitur:
1. Pemotongan halus selesai hanya dengan pemotongan router.
2. Ada sedikit distorsi pada PCB selama pemotongan karena menggunakan motor spindel frekuensi tinggi.Ini adalah 1/10 dari menekan, 1/100 dari melanggar dengan tangan.
3. Pergantian program sekali sentuh.
4. Mampu memotong liner dan busur dengan mesin router, mengurangi batasan pada desain PCB.
5. Baca kode QR atau program pemotongan pilih otomatis JIG BIT, atau periksa kesesuaian antara program pemotongan dan JIG.
6. Pengumpulan Debu yang Kuat meminimalkan adhesi debu pada PCB.
7. Mengembangkan bit router berkinerja tinggi yang memperpanjang umur bit dan menghilangkan sampah sembarangan.
8. Mengurangi biaya PCB karena tidak perlu membuat V-groove pada PCB
Depanelizer PCBSpesifikasi:
| I. Perangkat Keras | |
| Model / tipe sistem | Windows 7 |
| Keseluruhan | |
| Jejak Kaki (PxLxT) | 800mm * 850mm * 1700mm |
| Berat (Perkiraan) | 350kg |
| Pijakan mesin yang dapat disesuaikan (untuk ketinggian) | 60~110mm |
| Manipulator | |
| Motor Manipulator | seri Panasonic MINAS A5 |
| Pengulangan Manipulator | 0,001mm |
| Konfigurasi sumbu | |
| Perjalanan Sumbu Maksimum (X,Y,Z) | 400mm * 650mm * 50mm |
| Stasiun kerja | |
| Pemosisian Papan | Pemosisian perlengkapan, pemosisian universal bidal, koreksi penglihatan |
| Memuat/Membongkar | panduan |
| Rentang Perutean | 300mm * 280mm |
| Ketebalan Panel | 3mm |
| perlengkapan | |
| Pemasangan Kaku | Perlengkapan bidal & anti-statis universal |
| Penjepit Atas | Menggunakan posisi lubang |
| Motor Spindel | |
| Kekuasaan | 100W |
| Maks.kecepatan | 60000rpm/menit |
| Pendinginan | Pendinginan alami dan berpendingin udara |
| Ukuran bit router | 3mm * 3mm |
| Perubahan alat | Gunakan kunci pas khusus |
| Kemampuan perutean | |
| Kecepatan perutean maksimum | 100mm/dtk |
| Pengulangan | 0,02mm |
| Sistem Vakum | |
| Kekuasaan | 0.75KW220V Motor fase tunggal |
| Penyaringan | Vertikal dan horizontal |
| Keperluan | |
| Kekuasaan | 1.5KW AC220V |
| Pasokan udara | 4~5KG/cm2 |
| II.Perangkat Lunak dan Pemrograman | |
| Platform sistem | Windows 7 |
| Stabilitas Sistem | 24 jam tanpa kecuali |
| Sistem penglihatan | Sistem koreksi penyelarasan visi CCD presisi (seri SONY 250) |
| Pemrograman | |
| On line | Pemrograman Online |
| Fungsi pengeditan | Lurus, diagonal, busur lingkaran, lingkaran |
| Jumlah Program yang dapat diinstal | pilih lokasi penyimpanan sesuai dengan kebutuhan klien |
| Konfigurasikan Kamera CCD untuk pemrograman | Fangchen F130 CCD Presisi Tinggi |
| Kompensasi Diameter Toolbit | Berikan sudut yang berbeda untuk mengimbangi pengguna untuk memilih bentuk yang berbeda |
| Filter Ubah Interval (jarak) pengaturan | filter pembersih otomatis dan kotak pengumpul debu ke debu saat pemrosesan selesai terpusat setiap kali |
| Monitor Operasi | |
| Lampu Menara 3 warna | Lampu 3 warna memantau kondisi kerja mesin |
| Deteksi Kerusakan Alat | Deteksi otomatis masa pakai alat & waktu penggunaan |
| Deteksi Terlalu Panas Motor | terlalu panas, kelebihan beban, fungsi perlindungan tegangan rendah |
| Deteksi Kelebihan Beban Servo | Overload, saluran normal, fungsi perlindungan tegangan rendah |
| Pelacakan Kehidupan Alat | deteksi waktu hidup alat |
| Penghitung Papan PCB | pemotongan item, pemotongan menghitung, cara penghitungan yang beragam. |
| Alarm Perubahan Filter Vakum | tidak digunakan untuk vakum filter |
| Riwayat Kesalahan Mesin | Perangkat lunak secara otomatis merekam semua memori alarm |
| AKU AKU AKU.Ketepatan | |
| Akurasi posisi sumbu | 0,01mm |
| Akurasi Perutean | 0,02mm |
| IV.Keamanan | |
| Area Kerja Tertutup | Menggunakan empat perlindungan segel |
| Sensor Interlock Pintu | sensor saklar mikro |
| Tombol berhenti darurat | Ya |
PCB DepanelizerKarakteristik teknis:
1. Presisi struktural, beban merata, untuk menghilangkan stres internal
2. Aman, mudah dioperasikan
3. Untuk elektronik, ponsel, komputer, PCB, FPC (papan sirkuit cetak fleksibel)
Keunggulan dan Layanan kami:
1. Produsen asli depanelizer PCB, konsesi harga
2. Layanan dukungan teknis hari janji
3. Batasi penanganan keluhan, setengah jam kembali ke pelanggan
4. Depanel Experts, penyediaan sub-program PCB profesional
5. Tersedia instalasi dan pelatihan di tempat
