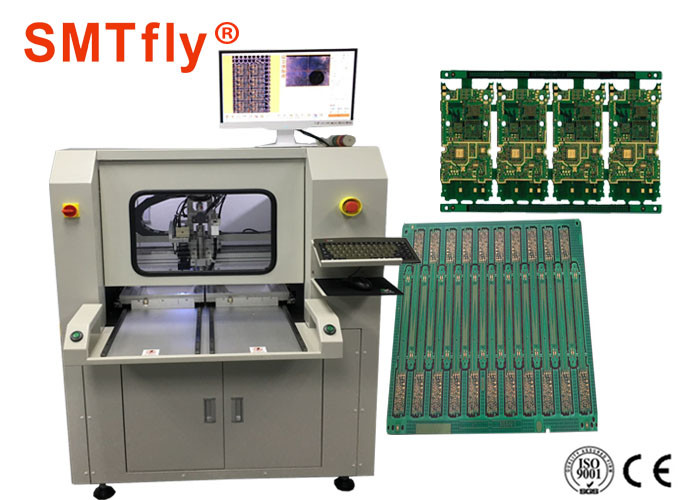

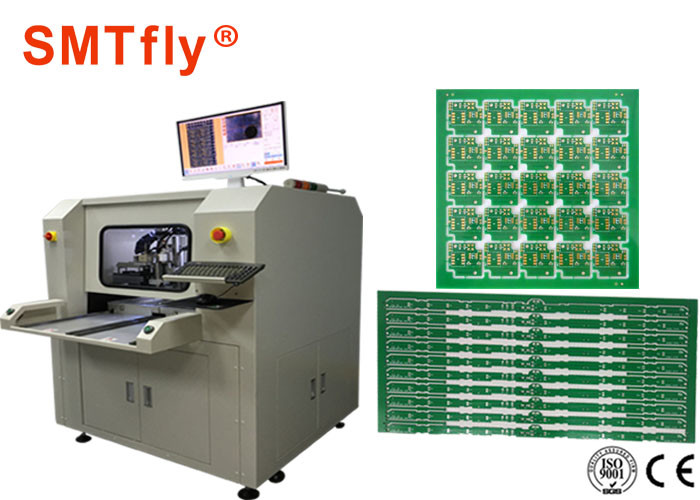

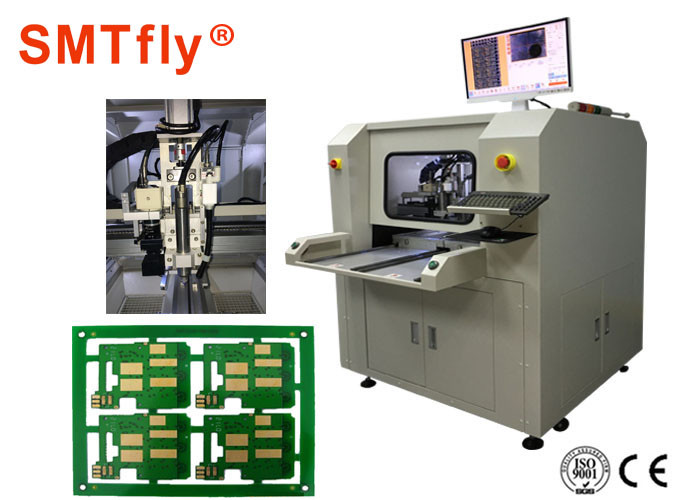

3.5mm TAB Pcb Depaneling / Router pemisah, Mesin Perutean PCB Fitur:
1. Pemotongan halus selesai hanya dengan pemotongan router.
2. Ada sedikit distorsi pada PCB selama pemotongan karena menggunakan motor spindel frekuensi tinggi.Ini adalah 1/10 dari menekan, 1/100 dari melanggar dengan tangan.
3. Pergantian program sekali sentuh.
4. Mampu memotong liner dan busur dengan mesin router, mengurangi batasan pada desain PCB.
5. Baca kode QR atau program pemotongan pilih otomatis JIG BIT, atau periksa kesesuaian antara program pemotongan dan JIG.
6. Pengumpulan Debu yang Kuat meminimalkan adhesi debu pada PCB.
7. Mengembangkan bit router berperforma tinggi yang memperpanjang masa pakai bit dan membuang sampah sembarangan.
8. Mengurangi biaya PCB karena tidak perlu membuat V-groove pada PCB
Spesifikasi:
| Dimensi (W * D * H): | 1220mm * 1450mm * 1420mm |
| Bobot: | 550KG |
| Offset ketinggian: | 60~110mm |
| Jenis motor: | Seri Jiabao |
| Pengulangan posisi: | 0,001mm |
| Area kerja sumbu (maks): | 680mm * 360mm * 50mm |
| fiksasi PCB: | standar, spesialisasi |
| Pemuatan/pembongkaran PCB: | panduan |
| Ukuran PCB (maks): | 322mm * 322mm |
| PCB tebal (maks): | 3mm |
| Memperbaiki kekakuan: | standar |
| Memperbaiki fiksasi: | mesin |
| Kekuasaan: | 400W |
| Poros: | 60000rpm/menit |
| Melindungi: | pendinginan sendiri/angin |
| Ganti pemotong: | Spesialisasi |
Penyedot debu:
Spesifikasi:
| Model | CW-F01-SV |
| Dimensi | 650*400*1300mm |
| Bahan | S/S 41 baja karbon |
| Cara kontrol | Built-in |
| Saring | 100% Jarum poliester tas non-anyaman |
| Modus jatuh | Joystick manual + Pusat gravitasi debu jatuh secara otomatis |
| Motor | 2HP, 1.5KW, 380V |
| Tekanan statis | 2000mmAQ |
| Diameter hisap vakum | 50mm |
| Pengaturan tas filter | 8 PCS, 120(D)mm*500(L)mm |
| Pengobatan permukaan | Kalender satu sisi |
| Cara pembersihan | Kotak debu tipe laci |
| Roda pemosisian | 4 buah, 65 * 12mm |
| Roda tangan | 2 buah |
| Bobot | 150kgs |
| Komentar | Pintu akses karet lunak tertutup dan pintu bening |
Operasi:
Langkah 1: Sebelum memulai, tentukan apakah motor
arah lari normal atau tidak, dan ketika itu
benar, uji gaya tarik yang kuat dari hisap
port, outlet udara memiliki hisap yang kuat;jika tidak
kekuatan lemah tidak cukup.
Langkah 2: Ini dapat digunakan terus menerus selama 24 jam, karena penghilangan debu non-otomatis, itu harus berhenti ketika bubuk dan hisap sumber polusi lemah.
Langkah 3: Batang penghilang debu manual ada di sisi kiri atau kanan pintu inspeksi.Saat mesin berhenti, batang debu digerakkan maju mundur, sehingga debu yang menempel pada kantong filter jatuh ke dalam kotak pengumpul debu.
Langkah 4: Bersihkan debu ruang pengumpulan debu secara teratur sesuai dengan jumlah debu ketika 70% penuh, jika tidak, itu meluap
Langkah 5: Saat debu dibersihkan, pertama-tama matikan, lalu bersihkan bedak setelah peralatan berhenti sepenuhnya.Setelah pembersihan debu, letakkan kotak pengumpul debu ke posisi tetap pengumpul debu, dan bagian-bagiannya disegel dan terus digunakan.
Langkah 6: Pintu inspeksi adalah pipa kain saring, debu disaring melalui pipa kain, dan gas buang adalah udara bersih.
