Guillotine Type Pcb Depanelizer Depaneling PCB Aluminium LED Rigid Bar
Sejak lebih dari 10 tahun mesin depaneling kami dikembangkan dan ditingkatkan terus menerus, untuk menjamin pemisahan tanpa tekanan dari papan sirkuit tercetak.Setelah pengujian ekstensif proses pemisahan, banyak pemasok mobil menggunakan secara eksklusif mesin depaneling dari seri NTM untuk memisahkan papan panel pracetak mereka.Mesin menggunakan potongan penampang variabel tak terbatas ke papan panel prescored depanel dengan cara yang lembut dan bersih dengan menghindari kerusakan pada komponen SMD yang ditempatkan langsung di tepi papan.
Keuntungan :
1. Max.Panjang depaneling PCB tidak dibatasi
2. Depaneling PCB tanpa tekukan dan tegangan tegangan
3. Penggunaan keamanan, pengoperasian mudah
4. Proses depaneling tanpa getaran
Spesifikasi depanelizer PCB:
| Model | SMTfly - 3 |
| Max.Panjang pemotongan PCB | tak terbatas |
| Ketebalan depaneling PCB | 0,3 - 3,5 mm |
| Tegangan dan Daya | 110V / 220V - 10W |
| Tekanan udara kerja | 0,5 - 0,7 Mpa |
| Kecepatan depaneling PCB | karena tingkat keahlian operator |
| Ukuran mesin depaneling PCB | 780 x 500 x 620 mm |
| Berat mesin depaneling PCB | 185Kg |
Fitur :
1 Mesin dirancang untuk depanel pra-cetak PCB dengan hati-hati, tanpa tekukan dan tegangan tegangan.
2.Komponen SMD yang sensitif seperti kapasitor keramik, tidak akan rusak oleh proses depaneling, atau papan tipis bahkan hingga 0,3mm dapat bekerja dengan aman.
3.Proses depaneling tanpa getaran.
4.Metode kontrol depaneling PCB adalah dengan katup elektromagnetik yang digerakkan pneumatik.
5.Operasi kontrol PCB adalah operator menginjak pedal kaki ke depanel PCB.
6.Komponen tertinggi di dekat alur v PCB bisa mencapai 50mm.
7.Celah untuk penyisipan PCB dapat dengan mudah disesuaikan.
Video:
http://www.youtube.com/watch?v=313h1CQYz9w&feature=youtu.be
http://www.youtube.com/watch?v=mCCaaT56omw&feature=youtu.be (Untuk 1,2 meter aluminium PCB CWVC-3)
http://v.youku.com/v_show/id_XNTkxMTU0MDAw.html

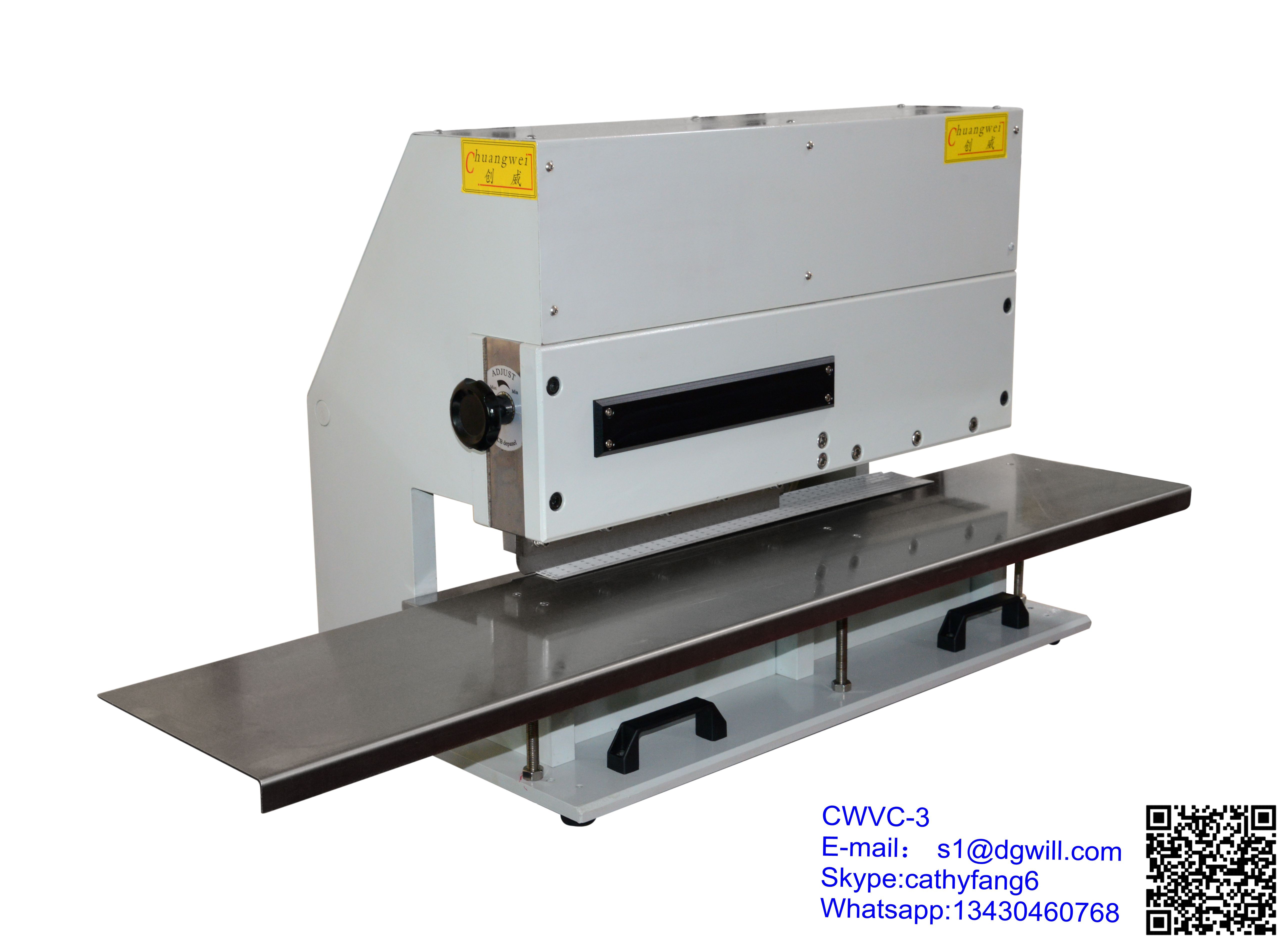

Mesin depanelizer PCB Chuangwei SMTfly-3
Dapat digunakan dengan aluminium, FR4, CEM3 dan substrat lainnya
Sejalan dengan produksi volume menengah hingga besar
PCB fleksibel atau ultra-tipis berpanel
PCB yang sangat padat dengan komponen yang terletak terlalu dekat dengan garis skor untuk ditangani depaneler standar
Aluminium dan substrat metalized (selain FR4, CEM3, dll.)
PCB dipisahkan oleh pisau berbentuk baji ganda CWVC-3 dalam satu gerakan goyang lembut yang memotong panel di sepanjang garis gores, tanpa tekanan atau kerusakan pada PCB atau komponen.Bahkan ketika papan sirkuit metalisasi diproses - seperti yang diisi dengan LED penghasil panas yang membutuhkan lapisan dalam logam penghilang panas - mesin ini akan dengan mudah melakukan pemotongan.
