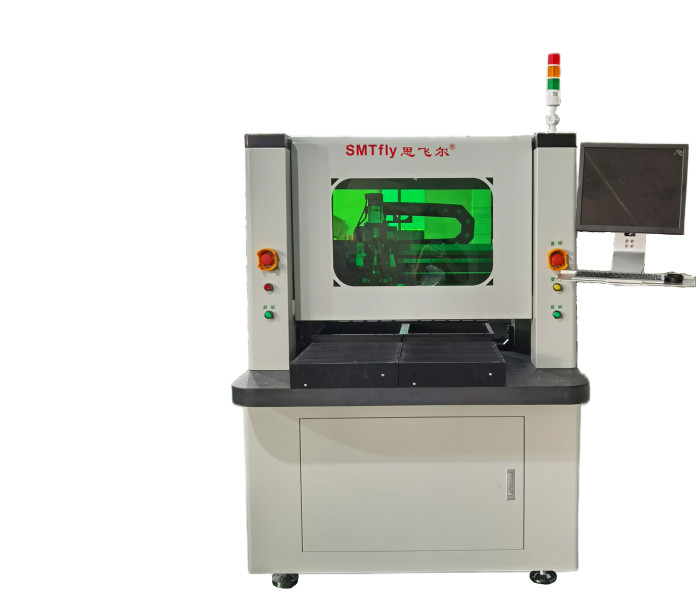

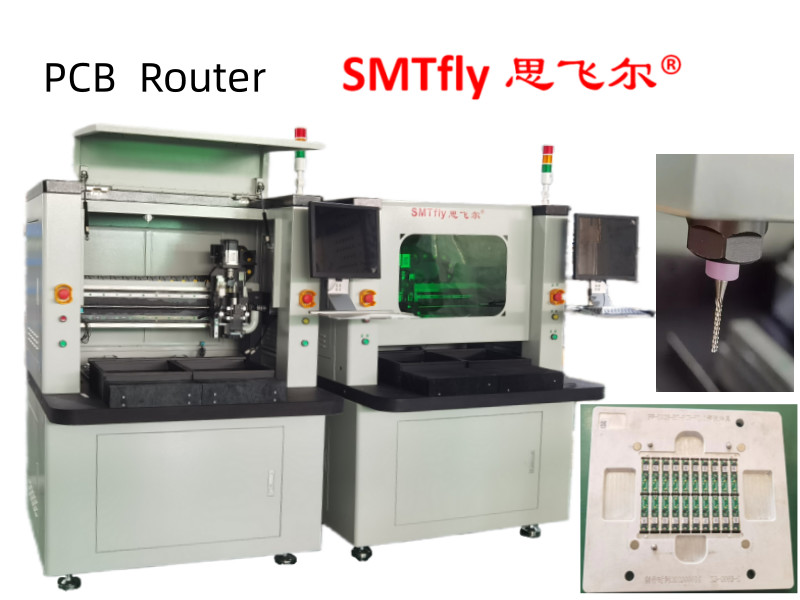

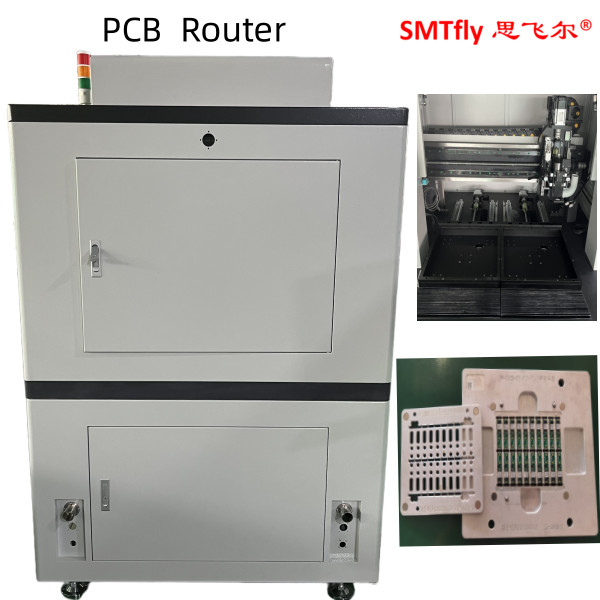

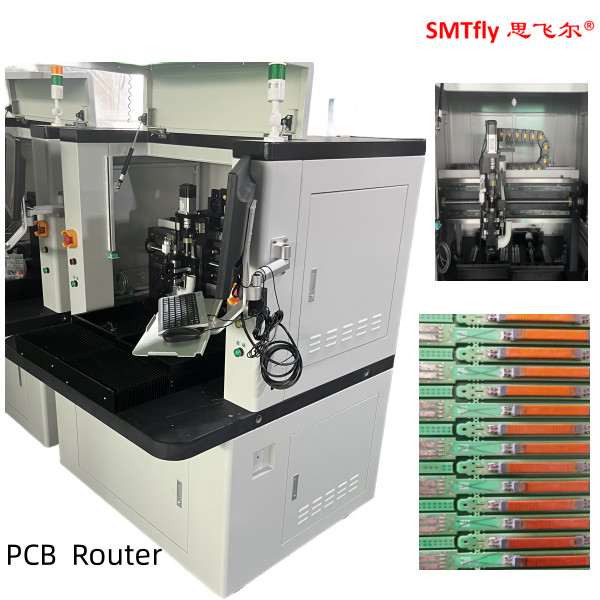

Pemrograman Peralatan Router PCB Presisi Tinggi dengan Harga Murah
1. Daftar Bagian Mesin
|
I. Hardware |
|
|
Spindle |
Morning Star spindle dan inverter |
|
CCD |
Sony 520 line kamera industri |
|
LENS |
Computar EX2C |
|
Pergilah. |
TBI Impor sekrup bola tanah presisi |
|
Panduan |
HIWIN memperluas Rail panduan linier impor |
|
Motor |
Seri JiaBao LCF |
|
Kartu kontrol I/O |
HFC PCI-9074 |
|
Kartu Kontrol Pengemudi |
HFC PCI-9074 |
|
Kartu I/O |
PCI-9074-64pcs/-38pcs |
|
Pembersihan statis |
Seri STATIC-ST401A |
|
Komputer |
RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU ((S) / 1G DDR/80G) |
|
Antarmuka mesin |
AOC LCD17", Logitech mouse |
|
2.perangkat lunak |
|
|
Sistem kontrol |
Windows XP Professional (Service3, v.3244) |
|
Operasi GUI |
Windows XP Cina |
|
Mengedit program |
Inline |
|
Sistem penglihatan |
CCD AOTU offset |
|
Sistem kontrol |
F1.0.2 versi |
2.Parameter Kinerja
|
Secara keseluruhan |
|
|
Dimensi ((W*D*H) |
1220mm*1450mm*1420mm |
|
Berat badan |
550kg |
|
Pergeseran ketinggian |
60 ~ 110mm |
|
Manipulator |
|
|
Jenis mesin |
Seri JiaBao |
|
Kemungkinan pengulangan posisi |
0.001mm |
|
Axis area kerja ((max) |
680mm*360mm*50mm |
|
Stasiun kerja |
|
|
Penetapan PCB |
Standar, spesialisasi |
|
Pemuatan/pengungkapan PCB |
manual |
|
Ukuran PCB (maksimal) |
322mm*322mm |
|
Ketebalan PCB (max) |
5 mm |
|
Pemasangan |
|
|
Perlengkapan kekakuan |
standar |
|
Fiksasi perlengkapan |
mesin |
|
Motor spindle |
|
|
Kekuatan |
400W |
|
Spindel |
50000 rpm/menit |
|
Melindungi |
pendingin diri/angin |
|
Ganti pemotong |
Spesialisasi |
|
Kemampuan routing |
|
|
Kecepatan pemotongan ((max.) |
100mm/s |
|
Kecepatan berkendara ((max.) |
3000mm/s |
|
Keakuratan pemotongan |
0.01mm |
|
Sistem vakum |
|
|
Daya vakum |
2.2KW AC 380V |
|
Vakum |
Plum |
|
Fasilitas umum |
|
|
Kekuatan |
2.2KW AC380V |
|
Pasokan udara |
2~5KG/cm2 |
|
Pemrograman |
|
|
Mengedit program |
Inline |
|
Mengedit fungsi |
Garis, busur, lingkaran, kurva U |
|
Penyimpanan program |
HDD |
|
Sistem penglihatan |
SONE warna CCD |
|
mesin pemotong penggiling offset |
AUTO |
|
Pengaturan vakum |
AUTO |
|
Operasi Monitor |
|
|
Indikator |
Indikator Keadaan mesin |
|
Periksa alat |
Kehidupan alat deteksi otomatis, penggunaan pengujian waktu |
|
Pelindung motor |
Memiliki fungsi perlindungan overheating, overload, tegangan rendah |
|
Pemeriksaan overload motor |
Memiliki Overload, jalur normal, fungsi perlindungan tegangan rendah |
|
Waktu yang dapat digunakan alat |
Kehidupan alat deteksi otomatis, |
|
Statistik data |
Model papan terpisah, menghitung terpisah, berbagai metode penghitungan |
|
Catatan kesalahan |
Perangkat lunak secara otomatis mencatat semua alarm memori mesin |
|
III. Keakuratan |
|
|
Keakuratan sumbu |
0.001mm |
|
Keakuratan pemotongan |
0.1mm |
|
IV. Keamanan |
|
|
Perlindungan area kerja |
Dengan empat perlindungan tertutup |
|
Sensor pintu |
Sensor micro-switch pintu keamanan depan dan belakang (opsional) |
|
Tombol Hentikan Keperluan |
|
3.Fungsi Deskripsi
1) X10 zoom-in image membuat pemrograman lebih mudah dan meningkatkan akurasi pengaturan titik
2) Dua meja geser menyediakan gerakan masuk dan keluar secara bersamaan untuk mengurangi waktu tang untuk produktivitas yang lebih baik.
3) AUTO MARK offset system.CCD gambar bisa memeriksa & mensimulasikan jalur atau routing untuk mengurangi kesalahan yang tidak perlu sebelum memotong
4) Bit routing secara otomatis mengangkat dan beralih ke titik yang diprogram berikutnya kemudian memotong untuk memperpanjang waktu hidup bit routing.
5) Desain industri pintu pengaman
6) CCD gambar bisa memeriksa & mensimulasikan jalur atau routing untuk mengurangi kesalahan yang tidak perlu sebelum memotong
