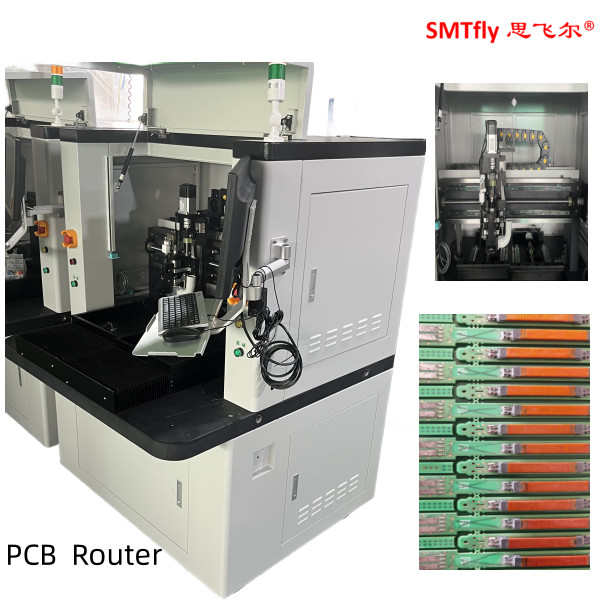

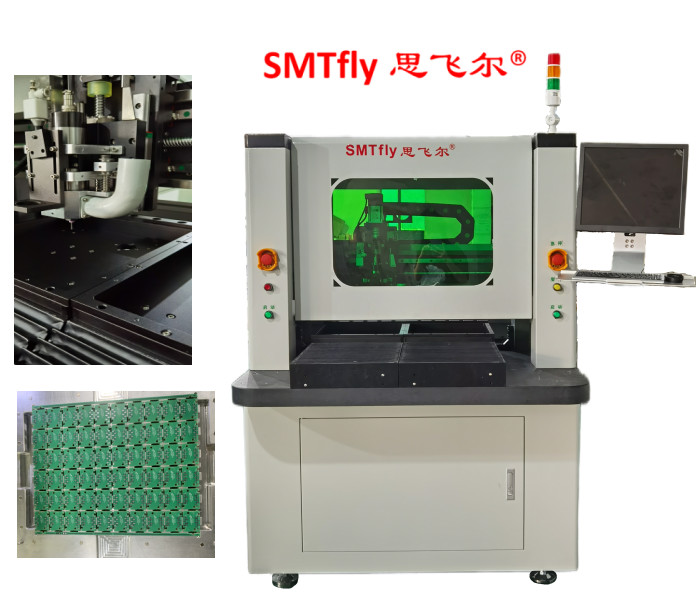

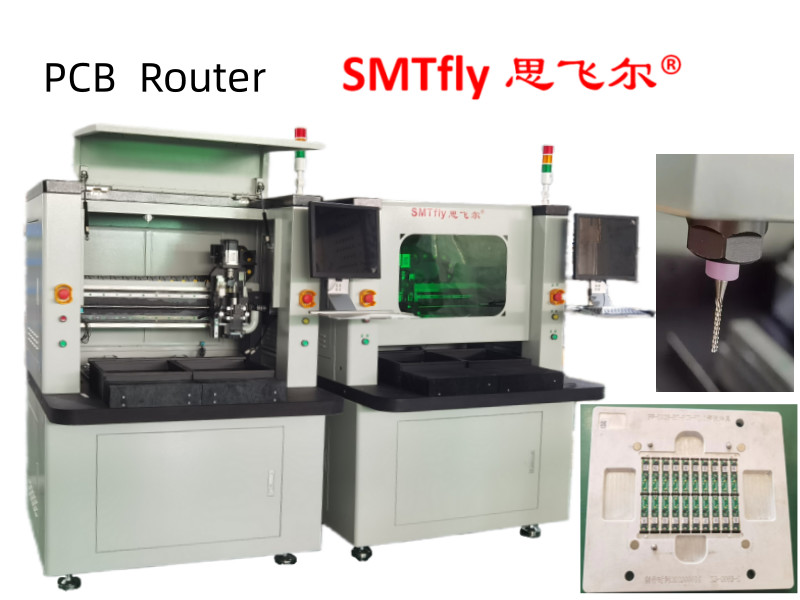

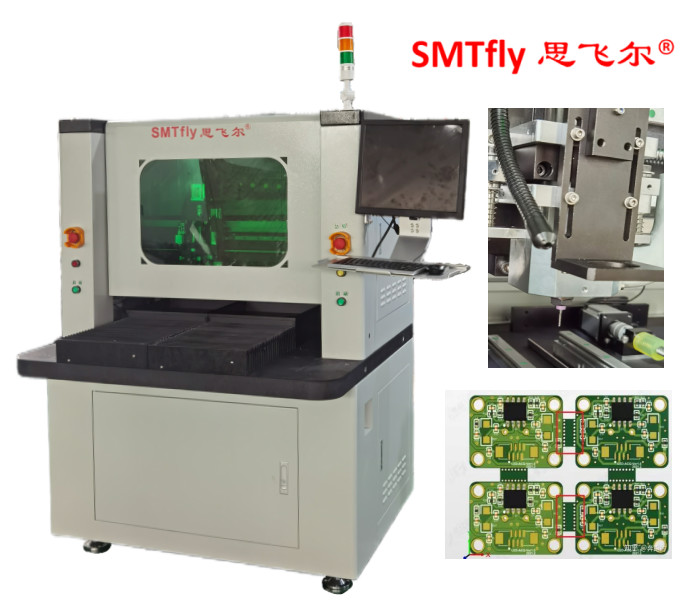

Dioperasikan dalam arah Y PCB Depaneling dengan perlengkapan pemotongan yang berbeda
Proses penghapusan dari model ini dioperasikan hanya dalam arah Y. Dapat dilengkapi dengan perlengkapan pemotongan yang berbeda.
Spindle routing dipasang pada sistem sumbu Y-linear yang memotong panel dalam arah Y. Stopper akan memungkinkan pemrosesan otomatis PCB berukuran berbeda.
Spesifikasi:
| I. Hardware | |
| Spindle | KAVO spindle ((Model:4051) |
| CCD | Sony 520 line kamera industri |
| LENS | Computar EX2C |
| Pergilah. | TBI Impor sekrup bola tanah presisi |
| Panduan | HIWIN memperluas Rail panduan linier impor |
| Motor | Seri JiaBao LCF |
| Kartu kontrol I/O | HFC PCI-9074 |
| Kartu Kontrol Pengemudi | HFC PCI-9074 |
| Kartu I/O | PCI-9074-64pcs/-38pcs |
| Pembersihan statis | Seri STATIC-ST401A |
| Komputer | (RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU(S)/1G DDR/80G) |
| Antarmuka mesin | AOC LCD17", Logitech mouse |
| 2.perangkat lunak | |
| Sistem kontrol | Windows XP Professional (Service3, v.3244) |
| Operasi GUI | Bahasa Inggris Windows XP |
| Mengedit program | Inline |
| Sistem penglihatan | CCD AOTU offset |
| Sistem kontrol | F1.2Versi.88 |
| Secara keseluruhan | |
| Dimensi ((W*D*H) | 1280mm*1450mm*1480mm |
| Berat badan | 750kg |
| Pergeseran ketinggian | 60 ~ 110mm |
| Manipulator | |
| Jenis mesin | Seri JiaBao |
| Kemungkinan pengulangan posisi | 0.001mm |
| Axis area kerja ((max) | 890mm*560mm*50mm |
| Stasiun kerja | |
| Penetapan PCB | Standar, spesialisasi |
| Pemuatan/pengungkapan PCB | manual |
| Ukuran PCB (maksimal) | 450*350mm |
| Ketebalan PCB (max) | 5 mm |
| Pemasangan | |
| Perlengkapan kekakuan | Perlengkapan yang disesuaikan |
| Fiksasi perlengkapan | mesin |
| Motor spindle | |
| Kekuatan | 150W |
| Spindel | 60000 putaran/menit |
| Melindungi | pendingin diri/angin |
| Ganti pemotong | Spesialisasi |
| Kemampuan routing | |
| Kecepatan pemotongan ((max.) | 80mm/s |
| Kecepatan berkendara ((max.) | 2500mm/s |
| Keakuratan pemotongan | 0.01mm |
| Sistem vakum | |
| Daya vakum | 3.5KW AC 380V |
| Vakum | Plum |
| Fasilitas umum | |
| Kekuatan | 2.0KW AC380V |
| Pasokan udara | 4-6KG/cm2 |
| Pemrograman | |
| Mengedit program | Inline |
| Mengedit fungsi | Garis, busur, lingkaran, kurva U |
| Penyimpanan program | HDD |
| Sistem penglihatan | SONE warna CCD |
| mesin pemotong penggiling offset | AUTO |
| Pengaturan vakum | AUTO |
| Operasi Monitor | |
| Indikator | Indikator Keadaan mesin |
| Periksa alat | Kehidupan alat deteksi otomatis, penggunaan pengujian waktu |
| Pelindung motor | Memiliki fungsi perlindungan overheating, overload, tegangan rendah |
| Pemeriksaan overload motor | Memiliki Overload, jalur normal, fungsi perlindungan tegangan rendah |
| Waktu yang dapat digunakan alat | Kehidupan alat deteksi otomatis, |
| Statistik data | Model papan terpisah, menghitung terpisah, berbagai metode penghitungan |
| Catatan kesalahan | Perangkat lunak secara otomatis mencatat semua alarm memori mesin |
| III. Keakuratan | |
| Keakuratan sumbu | 0.001mm |
| Keakuratan pemotongan | 0.1mm |
| IV. Keamanan | |
| Perlindungan area kerja | Dengan empat perlindungan tertutup |
| Sensor pintu | Sensor micro-switch pintu keamanan depan dan belakang (opsional) |
| Tombol Hentikan Keperluan |
Fitur:
1. meja kerja kembar bergantian memotong, adalah mungkin pemuatan dan lepas landas PCB bekerja selama meja lain memotong.
2. Hasil pemotongan khusus yang rendah-tekanan, hi-keakuratan, hi-kualitas dengan bit router
3. Berganti-potong program yang berbeda
4. Fungsi tampilan yang sangat ditingkatkan pengguna ramah dengan menggunakan panel sentuh
5. Mengurangi biaya operasi dengan fungsi tinggi sumbu Z multi-tahap otomatis-pergantian oleh router bit hidup ((berhitung lembaran pemotongan atau jarak) manajemen
6. Ini sesuai dengan PCB ukuran besar ((550mmx450mm dengan mengubah untuk dasar utama besar)
7. Mencegah kegagalan produk dengan mendeteksi router bit jatuh dan rusak
8. Mudah membuat program pemotongan bahkan tidak ada data PCB CAD dengan menggunakan CAMERA TEACHING ((Option)
