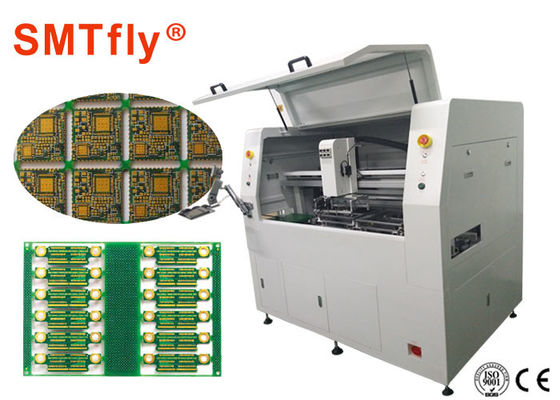

Mesin Scoring PCB untuk 4 sumbu Kontrol dengan tepi pemotongan halus

Dua-slide PCB Separator untuk Depaneling Solusi Terbaik dengan Smooth Cutting Edge

Fiturnya:

1. Dua slide PCB Separator

2. Stres rendah

3.Tembok yang tajam

4. Pengisian / Pengungkapan manual

5. Pemotongan kecepatan tinggi dengan 4 sumbu kontrol

6. Pengajaran mudah dengan pemrosesan gambar

Deskripsi

Penukar geser dua arah

Penukar kerja ini menyediakan ruang kerja masuk dan keluar secara bersamaan untuk membatasi waktu kosong, yang pada gilirannya mencapai nilai output maksimum.

Duplikasi Rute

Pengguna hanya perlu mengatur dua titik referensi untuk menduplikasi rute yang sama dalam menghemat waktu pemrograman.

Bagian Bit Routing

Pengguna dapat mengatur jarak yang ditunjuk, dan memiliki routing bit shift-up atau -down untuk membuat bagian baru dari touting bit untuk memotong papan untuk mengalikan kehidupan dari routing bit.

GUI yang ramah

Sistem Windows XP dan Graphical User Interface (GUI) diadopsi, yang memungkinkan pengguna untuk belajar dan menggunakan program dengan mudah.

Spesifikasi

• Pengaturan Perlengkapan: 2 stasiun
• Area Kerja: X: 320mm, Y: 320mm, Z: 60mm
• Area pemotongan: Max: X: 320mm, Y: 320mm Min: X: 100mm, Y: 100mm Z: 15mm
• Tinggi komponen PCB: Sisi atas: 15mm Sisi bawah: 45mm ((dengan jig khusus)
• Ketebalan PCB: 0,5 sampai 3,0 mm
• Diameter Bit Router: 0,8 ~ 2,0 mm ((Opsinya: Lebih dari 2,0 mm)
• Keakuratan Pemotongan: ± 0,10 mm
• Keakuratan posisi: ± 0,01mm
• Posisi yang dapat diulang: ± 0,02 mm
• Jumlah poros yang digunakan: 7 poros (X, YL, YR, Z, Carry, P/P, Conveyor).
• Kecepatan berkendara (Max): X, YL, YR: 1000mm/detik, Z: 750mm/detik
• Kecepatan pemotongan (Max) : X, Y, Z: 100mm/detik (Itu sesuai dengan spesifikasi Bit untuk pengaturan kecepatan terbaik)
• Spindle Motor: Motor frekuensi variabel kecepatan tinggi 150W (Max.50,000rpm)
• Perubahan Bit: Manual
• Kemampuan pemotongan: linier, melingkar, kurva U, busur, kurva L
• Motor poros: 7 poros (150W AC servo motor)
• Jumlah pergeseran bit: Max. 2
• Perencanaan rute: input koordinat langsung atau panduan manual dengan kamera CCD × 10
• Sensor Area Keamanan: n/a
• Deteksi retak bit: Standar
• Program penyimpanan: HDD
• Cadangan Program: USB
• Sistem Operasi: Windows 7
• Man-Machine Interface: layar sentuh monitor industri + keyboard + mouse
• Pengaturan Conveyor: Pengaturan manual Max: Y: 350mm Min: Y: 100mm
• Kapasitas beban konveyor: Max: 2 Kg
• Pengisian PCB: Otomatis
• Sumber Daya: 3 Fase AC220V±3% 50Hz/ 60Hz, 3,5 kw
• Udara: 0,5Mpa
• Dimensi: (W)2002mm x (D)1279mm x (H)1716mm + 578mm menara sinyal
• Berat: sekitar 500 kg
