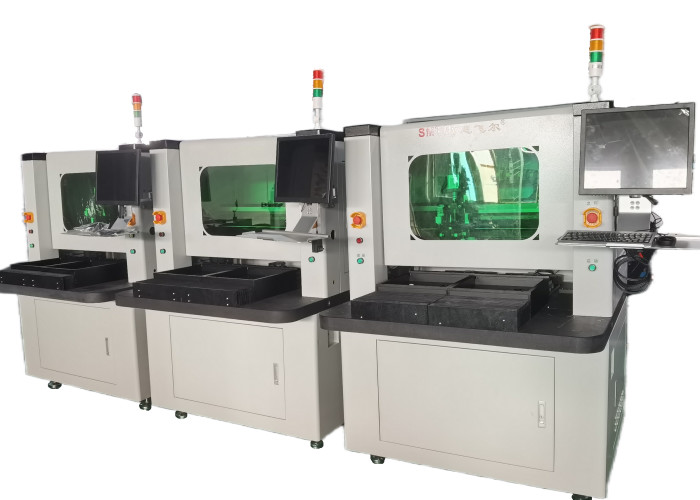

PCB Depaneling Peralatan PCB Routing untuk Industri Elektronik Otomotif Panel TAB
Keuntungan Penghapusan Panel PCB:
1Menggunakan slide ganda ke dalam perangkat tempat, mengurangi waktu menunggu pemotongan, meningkatkan kapasitas produksi.
2Hindari flap buatan yang disebabkan oleh retakan timah dan kerusakan bagian dan masalah lainnya.
3Hindari menggunakan benda tumpul atau lipatan, yang dihasilkan oleh tegangan mekanik.
4. Cocok untuk pemotongan busur dan garis pelat selesai.
5. Cocok untuk potongan kecil dari pemotongan akhir, base plate dari ponsel, PDA, kartu antarmuka PC dan sebagainya.
Daftar Bagian Depaneling PCB
| I. Hardware | |
| Spindle | Spindel KAVO |
| CCD | Sony 520 line kamera industri |
| LENS | Computar EX2C |
| Pergilah. | TBI Impor sekrup bola tanah presisi |
| Panduan | HIWIN memperluas Rail panduan linier impor |
| Motor | Seri JiaBao LCF |
| Kartu kontrol I/O | HFC PCI-9074 |
| Kartu Kontrol Pengemudi | HFC PCI-9074 |
| Kartu I/O | PCI-9074-64pcs/-38pcs |
| Pembersihan statis | Seri STATIC-ST401A |
| Komputer | (RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU(S)/1G DDR/80G) |
| Antarmuka mesin | AOC LCD17", Logitech mouse |
| 2.perangkat lunak | |
| Sistem kontrol | Windows XP Professional (Service3, v.3244) |
| Operasi GUI | Bahasa Inggris Windows 7 |
| Mengedit program | Inline |
| Sistem penglihatan | CCD AOTU offset |
| Sistem kontrol | F1.2Versi.88 |
Parameter Penghapusan Panel PCB
| Secara keseluruhan | |
| Dimensi ((W*D*H) | 1170mm*1250mm*1150mm |
| Berat badan | 450kg |
| Pergeseran ketinggian | 60 ~ 110mm |
| Manipulator | |
| Jenis mesin | Seri JiaBao |
| Kemungkinan pengulangan posisi | 0.001mm |
| Stasiun kerja | |
| Penetapan PCB | Standar, spesialisasi |
| Pemuatan/pengungkapan PCB | manual |
| Ukuran PCB (maksimal) | 300*280mm |
| Ketebalan PCB (max) | 5 mm |
| Pemasangan | |
| Perlengkapan kekakuan | Menggunakan client |
| Fiksasi perlengkapan | mesin |
| Motor spindle | |
| Kekuatan | 150W |
| Spindel | 60000 putaran/menit |
| Melindungi | pendingin diri/angin |
| Ganti pemotong | Spesialisasi |
| Kemampuan routing | |
| Kecepatan pemotongan ((max.) | 80mm/s |
| Kecepatan berkendara ((max.) | 2500mm/s |
| Keakuratan pemotongan | 0.01mm |
| Sistem vakum | |
| Daya vakum | 3.5KW AC 380V |
| Vakum | Plum |
| Fasilitas umum | |
| Kekuatan | 2.0KW AC380V |
| Pasokan udara | 4-6KG/cm2 |
| Pemrograman | |
| Mengedit program | Inline |
| Mengedit fungsi | Garis, busur, lingkaran, kurva U |
| Penyimpanan program | HDD |
| Sistem penglihatan | SONE warna CCD |
| mesin pemotong penggiling offset | AUTO |
| Pengaturan vakum | AUTO |
| Operasi Monitor | |
| Indikator | Indikator Keadaan mesin |
| Periksa alat | Kehidupan alat deteksi otomatis, penggunaan pengujian waktu |
| Pelindung motor | Memiliki fungsi perlindungan overheating, overload, tegangan rendah |
| Pemeriksaan overload motor | Memiliki Overload, jalur normal, fungsi perlindungan tegangan rendah |
| Waktu yang dapat digunakan alat | Kehidupan alat deteksi otomatis, |
| Statistik data | Model papan terpisah, menghitung terpisah, berbagai metode penghitungan |
| Catatan kesalahan | Perangkat lunak secara otomatis mencatat semua alarm memori mesin |
| III. Keakuratan | |
| Keakuratan sumbu | 0.001mm |
| Keakuratan pemotongan | 0.1mm |
| IV. Keamanan | |
| Perlindungan area kerja | Dengan empat perlindungan tertutup |
| Sensor pintu | Sensor micro-switch pintu keamanan depan dan belakang (opsional) |
| Tombol Hentikan Keperluan |

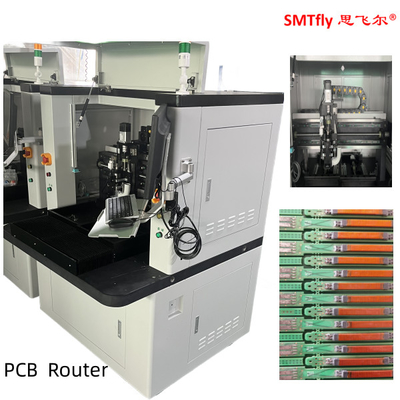

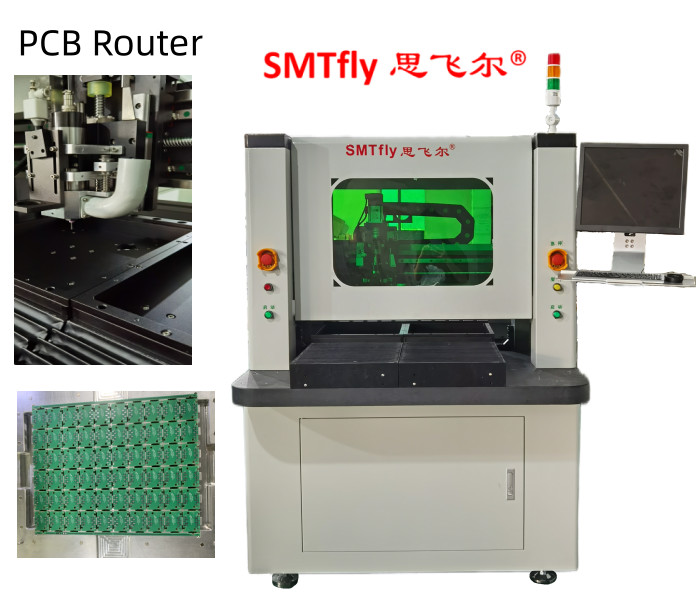

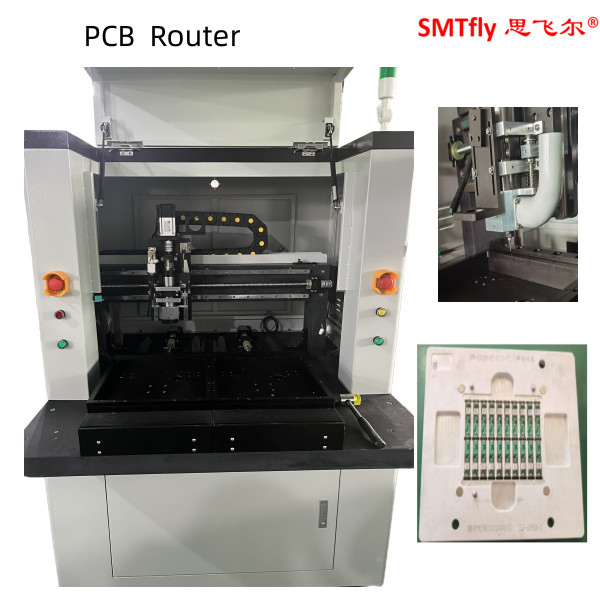

PCB Depaneling Spindle Foto:
