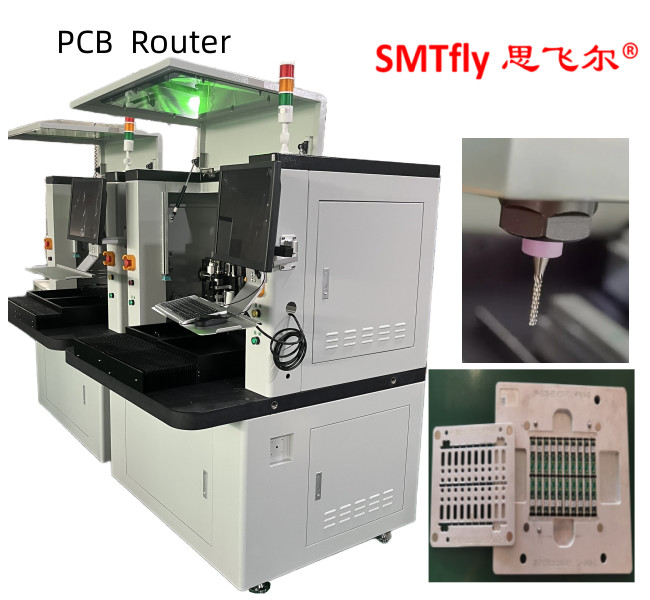

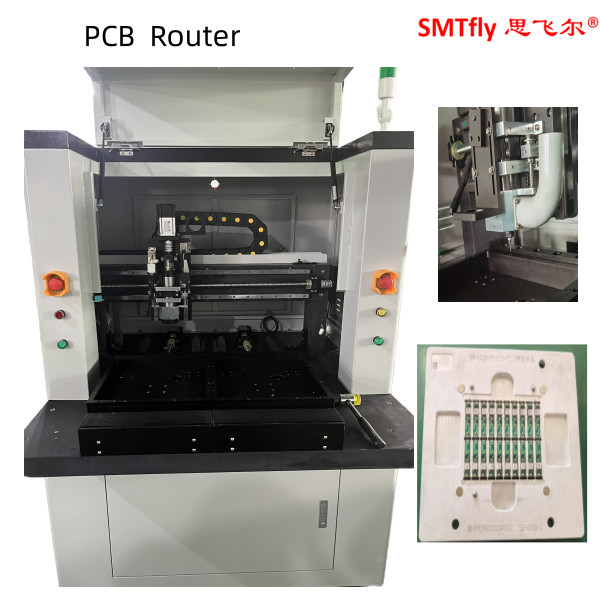

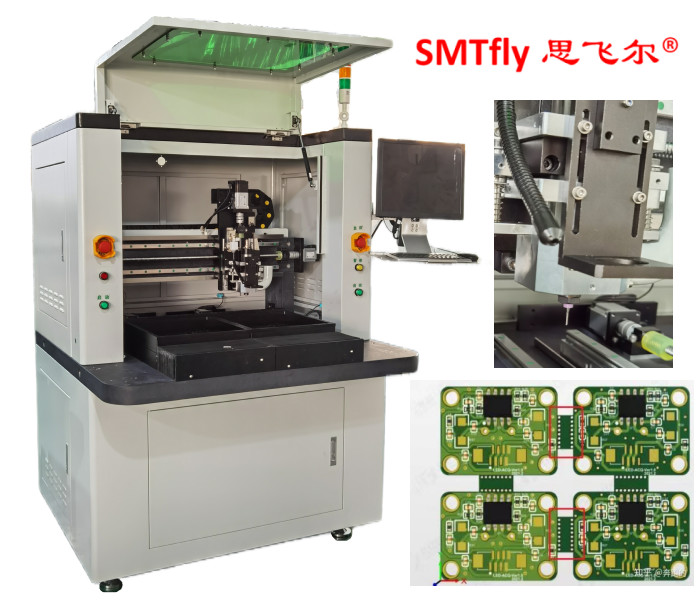

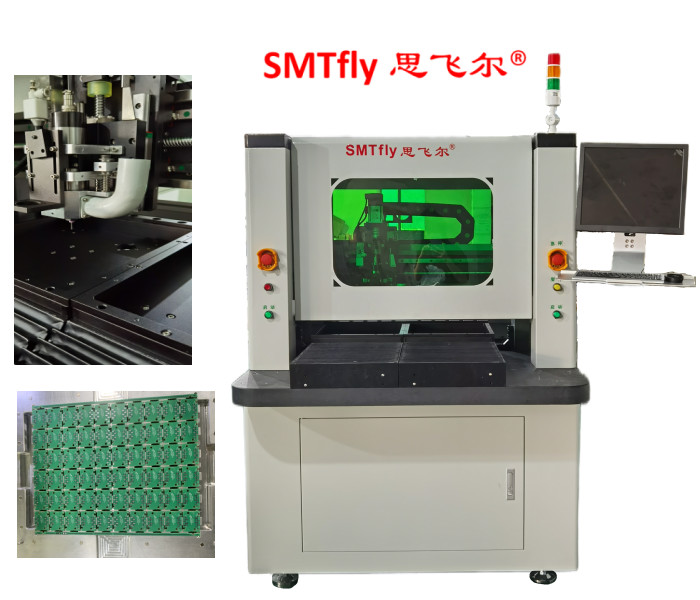

Mesin PCB Depaneling Peralatan PCB Routing untuk Papan PCB TAB 0,6-3,5mm tebal Fitur:
1. ujung pemotongan halus hanya dengan pemotongan router.
2Ada sedikit distorsi pada PCB saat memotong karena menggunakan motor spindle frekuensi tinggi.Ini 1 / 10 dari menekan, 1 / 100 dari pemecahan dengan tangan.
3Satu sentuhan program perubahan.
4Mampu memotong lapisan dan busur dengan mesin router, mengurangi pembatasan pada desain PCB.
5. Baca kode QR atau JIG BIT program pemotong otomatis pilih, atau periksa kesesuaian antara program pemotong dan JIG.
6Pengumpulan debu yang kuat meminimalkan adhesi debu pada PCB.
7Mengembangkan bit router berkinerja tinggi yang memperluas umur bit dan menghilangkan sampah.
8Mengurangi biaya PCB karena tidak perlu membuat alur V pada PCB
Spesifikasi:
| Dimensi ((W*D*H): | 1220mm*1450mm*1420mm |
| Berat: | 550kg |
| Pergeseran ketinggian: | 60 ~ 110mm |
| Jenis mesin: | Seri JiaBao |
| Kemungkinan pengulangan posisi: | 0.001mm |
| Axis area kerja ((max): | 680mm*360mm*50mm |
| Penetapan PCB: | Standar, spesialisasi |
| Pengisian/pengurangan PCB: | manual |
| Ukuran PCB (maks): | 322mm*322mm |
| Ketebalan PCB (maks): | 5 mm |
| Perlengkapan kekakuan: | standar |
| Fiksasi pemasangan: | mesin |
| Daya: | 400W |
| Spindle: | 50000 rpm/menit |
| Lindungi: | pendingin diri/angin |
| Mengganti pemotong: | Spesialisasi |
Penyedot debu:
| Model | SMTfly-F01-SV |
| Dimensi | 650*400*1300mm |
| Bahan | S/S 41 Baja karbon |
| Cara pengendalian | Dibangun dalam |
| Filter | 100% Polyester jarum non-dirajut tas |
| Modus jatuh | Joystick manual + Pusat gravitasi debu jatuh secara otomatis |
| Motor | 2HP, 1,5KW, 380V |
| Tekanan statis | 2000mmAQ |
| Diameter hisap vakum | 50 mm |
| Pengaturan kantong filter | 8 PCS, 120 ((D) mm*500 ((L) mm |
| Pengolahan permukaan | Kalender satu sisi |
| Cara pembersihan | Kotak debu jenis laci |
| Roda posisi | 4 pcs, ¢ 65 * ¢ 12mm |
| Roda tangan | 2 pcs |
| Berat badan | 150kg |
| Perhatikan | Pintu akses karet lunak yang disegel dan pintu yang jelas |
Operasi:
Langkah 1: Sebelum memulai, menentukan apakah motor arah berjalan normal atau tidak, dan ketikabenar, menguji kekuatan tarik yang kuat dari hisap port, Outlet udara memiliki hisap yang kuat; jika tidak kekuatan lemah tidak cukup.
Langkah 2: Hal ini dapat digunakan terus-menerus selama 24 jam, karena pembersihan debu tidak otomatis, itu harus berhenti ketika bubuk dan hisap dari sumber polusi lemah.
Langkah 3:Penghapus debu manual berada di sisi kiri atau kanan pintu pemeriksaan.sehingga debu yang melekat pada kantong filter jatuh ke dalam kotak pengumpulan debu.
Langkah 4: Bersihkan debu ruang pengumpulan debu secara teratur sesuai dengan jumlah debu ketika 70% penuh, jika tidak, kebocoran
Langkah 5: Setelah debu dibersihkan, pertama-tama matikan, dan kemudian bersihkan bubuk setelah peralatan berhenti sepenuhnya.menempatkan kotak pengumpul debu ke posisi tetap pengumpul debu, dan bagian-bagian disegel dan terus digunakan.
Langkah 6: Pintu pemeriksaan adalah pipa kain filter, debu disaring melalui pipa kain, dan gas buang adalah udara bersih.
