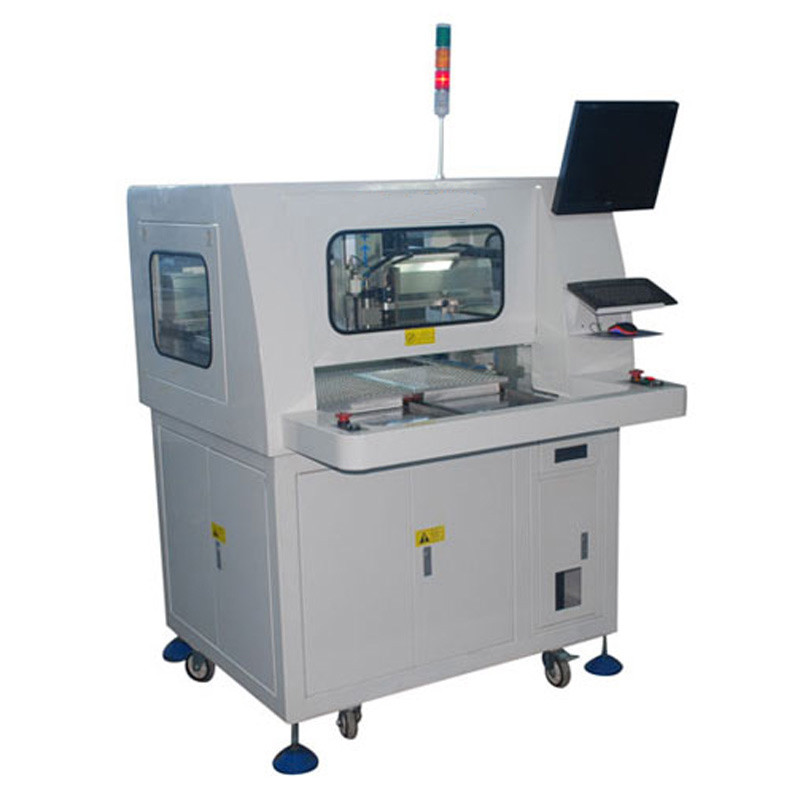

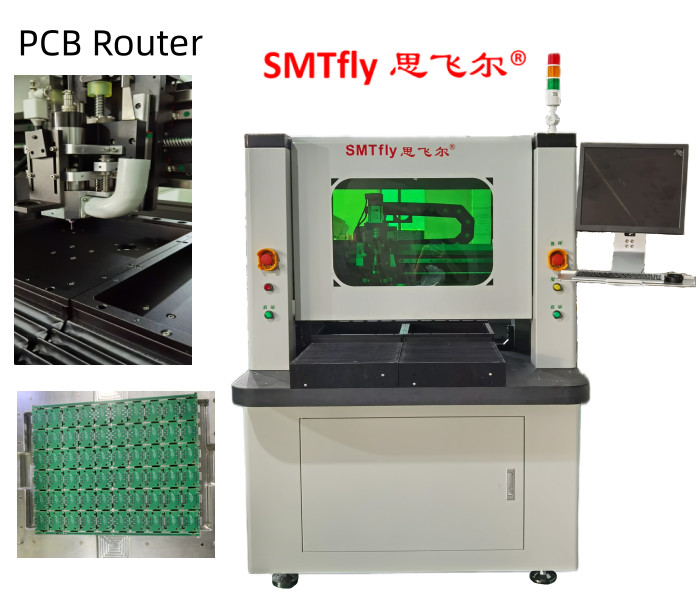

Pemrograman CNC Mesin Router PCB Depaneling Dengan Penyelarasan Kamera CCD
1. Daftar Suku Cadang Mesin
|
I. Perangkat Keras |
|
|
POROS |
Spindel dan inverter Morning Star |
|
CCD |
Kamera industri Sony 520 line |
|
LENSA |
Computar EX2C |
|
Baut |
Impor sekrup bola arde TBI Presisi |
|
Memandu |
Pelebaran HIWIN Rel panduan linier yang diimpor |
|
MOTOR |
Seri JiaBao LCF |
|
KARTU KONTROL I/O |
HFC PCI-9074 |
|
KARTU KONTROL PENGEMUDI |
HFC PCI-9074 |
|
KARTU I/O |
PCI-9074-64pcs/-38pcs |
|
Pembersihan statis |
Seri STATIS-ST401A |
|
Komputer |
RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU(S)/1G DDR/80G) |
|
Antarmuka mesin |
AOC LCD17",tikus Logitech |
|
2.perangkat lunak |
|
|
Sistem pengaturan |
Windows XP Professional (Layanan3, v.3244) |
|
Operasi GUI |
Windows XP Cina |
|
Pengeditan program |
Di barisan |
|
Sistem penglihatan |
CCD AOTU diimbangi |
|
Sistem pengaturan |
Versi F 1.0.2 |
2. Parameter Kinerja
|
Keseluruhan |
|
|
Dimensi (W * D * H) |
1220mm * 1450mm * 1420mm |
|
Berat |
550KG |
|
Offset ketinggian |
60~110mm |
|
Manipulator |
|
|
Jenis motor |
Seri JiaBao |
|
Pengulangan posisi |
0,001mm |
|
Area kerja sumbu (maks) |
680mm * 360mm * 50mm |
|
Stasiun kerja |
|
|
fiksasi PCB |
standar, spesialisasi |
|
Pemuatan/pembongkaran PCB |
manual |
|
Ukuran PCB (maks) |
322mm * 322mm |
|
Tebal PCB (maks) |
5mm |
|
Memperbaiki |
|
|
Memperbaiki kekakuan |
standar |
|
Memperbaiki fiksasi |
mesin |
|
Motor Spindel |
|
|
Kekuatan |
400W |
|
Poros |
50000rpm/menit |
|
Melindungi |
pendinginan sendiri/angin |
|
Ganti pemotong |
Spesialisasi |
|
Kemampuan perutean |
|
|
Kecepatan potong (maks.) |
100mm/dtk |
|
Kecepatan mengemudi (maks.) |
3000mm/dtk |
|
Presisi pemotongan |
0,01mm |
|
Sistem Vakum |
|
|
Kekuatan vakum |
2.2KW AC 380V |
|
Kekosongan |
tegak lurus |
|
Keperluan |
|
|
Kekuatan |
2.2KW AC380V |
|
Pasokan udara |
2~5KG/cm2 |
|
Pemrograman |
|
|
Pengeditan program |
Di barisan |
|
Pengeditan fungsi |
Garis, busur, lingkaran, kurva-U |
|
Penyimpanan program |
HDD |
|
Sistem penglihatan |
SONE warna CCD |
|
offset pemotong frais |
MOBIL |
|
Pengaturan vakum |
MOBIL |
|
Monitor Operasi |
|
|
Indikator |
Status Mesin Indikator |
|
pemeriksaan alat |
Kehidupan alat deteksi otomatis, penggunaan pengujian waktu |
|
Pelindung motor |
Memiliki fungsi perlindungan yang terlalu panas, kelebihan beban, tegangan rendah |
|
pemeriksaan pembebanan berlebih pada motor |
Memiliki Kelebihan, saluran normal, fungsi perlindungan tegangan rendah |
|
Alat waktu yang dapat digunakan |
Masa pakai alat deteksi otomatis, |
|
Statistik data |
Model papan terpisah, hitungan terpisah, metode penghitungan beragam |
|
Catatan kesalahan |
Perangkat lunak secara otomatis merekam semua memori alarm mesin |
|
AKU AKU AKU.Ketepatan |
|
|
Ketepatan sumbu |
0,001mm |
|
Presisi pemotongan |
0,1 mm |
|
IV.Keamanan |
|
|
Area kerja melindungi |
Dengan empat perlindungan tersegel |
|
Sensor pintu |
Sensor sakelar mikro pintu pengaman depan dan belakang (opsional) |
|
Tombol berhenti darurat |
|
3. Deskripsi Fungsi
1) Gambar zoom-in X10 membuat pemrograman lebih mudah & meningkatkan akurasi pengaturan titik
2) Dua meja geser menyediakan gerakan masuk-dan-keluar secara bersamaan untuk mengurangi waktu taktik untuk produktivitas yang lebih baik.
3) Sistem offset TANDA OTOMATIS. Gambar CCD dapat memeriksa & mensimulasikan jalur atau perutean untuk mengurangi kesalahan yang tidak perlu sebelum memotong
4) Routng bit secara otomatis mengangkat dan menggeser ke titik terprogram berikutnya kemudian memotong untuk memperpanjang masa pakai routing bit.
5) Desain industri pintu pengaman
6) Gambar CCD dapat memeriksa & mensimulasikan jalur atau perutean untuk mengurangi kesalahan yang tidak perlu sebelum memotong
