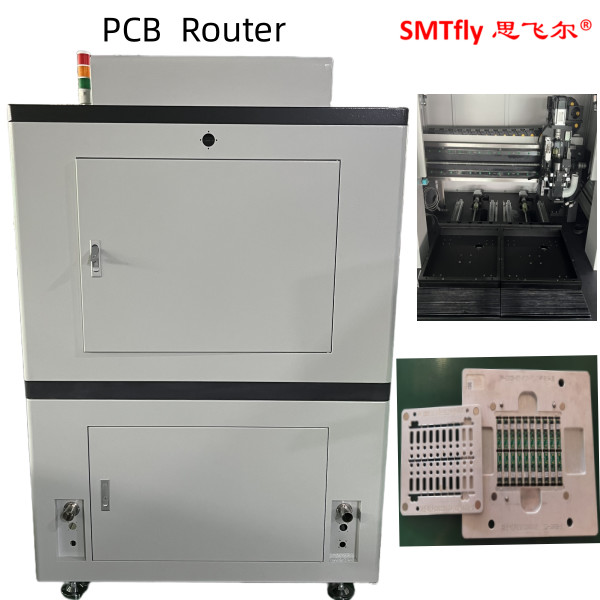

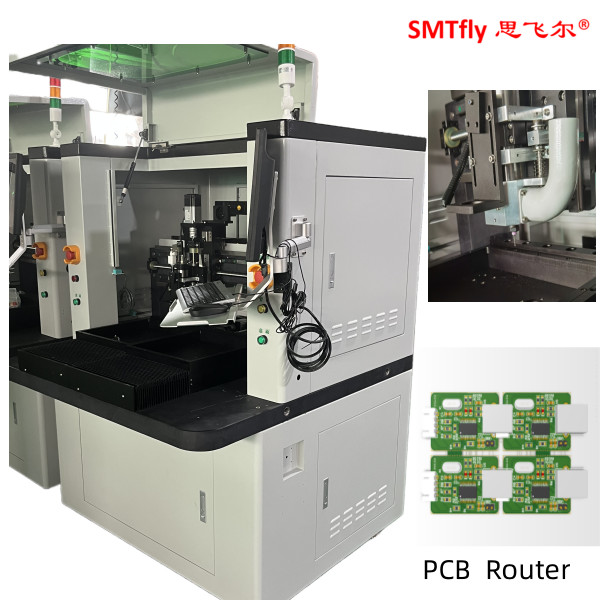

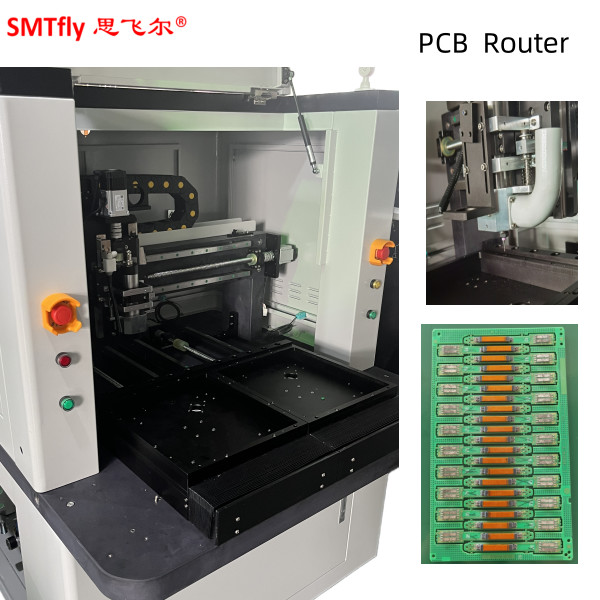

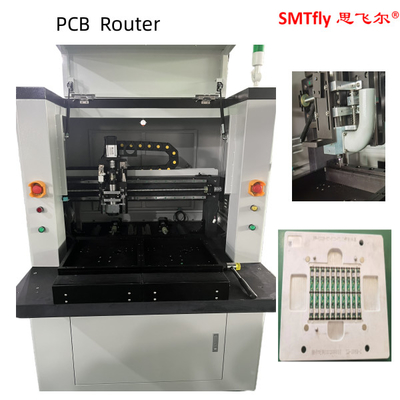

Universal Thumble Depaneling Router, 100W Cnc Pcb Routing Machine

I.Perangkat keras

Model/jenis sistem

Windows XP Professional

Secara keseluruhan

Jejak kaki (LxWxH)

800mm*850mm*1700mm

Berat (kira-kira)

150kg

Pengikat mesin yang dapat disesuaikan (untuk tinggi)

60 ~ 110mm

Manipulator

Motor Manipulator

Seri Panasonic MINAS A5

Kemampuan Mengulang Manipulator

0.001mm

Konfigurasi sumbu

Perjalanan sumbu maksimum (X,Y,Z)

400mm*650mm*50mm

Stasiun kerja

Posisi Dewan

Posisi perlengkapan, posisi universal jari, koreksi penglihatan

Pemuatan/Pembuangan

manual

Jangkauan Routing

320mm*320mm

Ketebalan panel

3 mm

Pemasangan

Perlengkapan kaku

Jari universal & perlengkapan anti-statis

Klem atas

Menggunakan posisi lubang

Motor spindle

Kekuatan

100W

Max. kecepatan

60000 putaran/menit

Pendinginan

Pendinginan alami dan pendingin udara

Ukuran bit router

3mm*3mm

Perubahan alat

Gunakan kunci khusus

Motor spindle

Kekuatan

100W

Max. kecepatan

60000 putaran/menit

Pendinginan

Pendinginan alami dan pendingin udara

Ukuran bit router

3mm*3mm

Perubahan alat

Gunakan kunci khusus

Kemampuan routing

Kecepatan rute maksimum

100mm/s

Kemungkinan diulang

0.02mm

Sistem vakum

Kekuatan

0.75KW220V Motor tunggal fase

Filtrasi

Vertikal dan horizontal

Fasilitas umum

Kekuatan

1.5KW AC220V

Pasokan udara

4~5KG/cm2

II. Perangkat Lunak dan Pemrograman

Platform sistem

Windows XP Professional (Service3, v.3244)

Stabilitas Sistem

24 jam tanpa pengecualian

Sistem penglihatan

Sistem koreksi keselarasan penglihatan presisi CCD (seri SONY 250)

Pemrograman

On-line

Pemrograman Online

Fungsi pengeditan

lurus, diagonal, busur melingkar, lingkaran

Jumlah Program yang dapat diinstal

memilih lokasi penyimpanan sesuai dengan kebutuhan klien

Mengkonfigurasi Kamera CCD untuk pemrograman

Fangchen F130 CCD presisi tinggi

Kompensasi Diameter Toolbit

Menyediakan sudut yang berbeda untuk mengkompensasi pengguna untuk memilih

bentuk yang berbeda

Pengaturan Filter Perubahan Interval (jarak)

Filter pembersih otomatis dan kotak pengumpulan debu ke debu ketika

pemrosesan selesai terpusat setiap kali

Operasi Monitor

Lampu menara berwarna 3

Lampu 3 warna memantau kondisi kerja mesin

Lampu menara berwarna 3

Deteksi otomatis dari alat hidup & menggunakan waktu

Deteksi Motor Overheat

fungsi perlindungan overheating, overload, tegangan rendah

Servo Overload Deteksi

Overload, jalur normal, fungsi perlindungan tegangan rendah

Pelacakan Kehidupan Alat

Deteksi waktu hidup alat

Penghitung PCB Board

Pembagian item, penghitungan pemotongan, cara penghitungan yang beragam.

Alarm Perubahan Filter Vakum

tidak digunakan untuk filter vakum

Riwayat kesalahan mesin

Perangkat lunak secara otomatis mencatat semua alarm memori

III. Keakuratan

Akurasi posisi poros

0.01mm

Keakuratan Routing

0.02mm

IV. Keamanan

Area Kerja Tertutup

Menggunakan perlindungan empat segel

Sensor Interlock Pintu

sensor micro-switch

Tombol Hentian Darurat

Ya.
