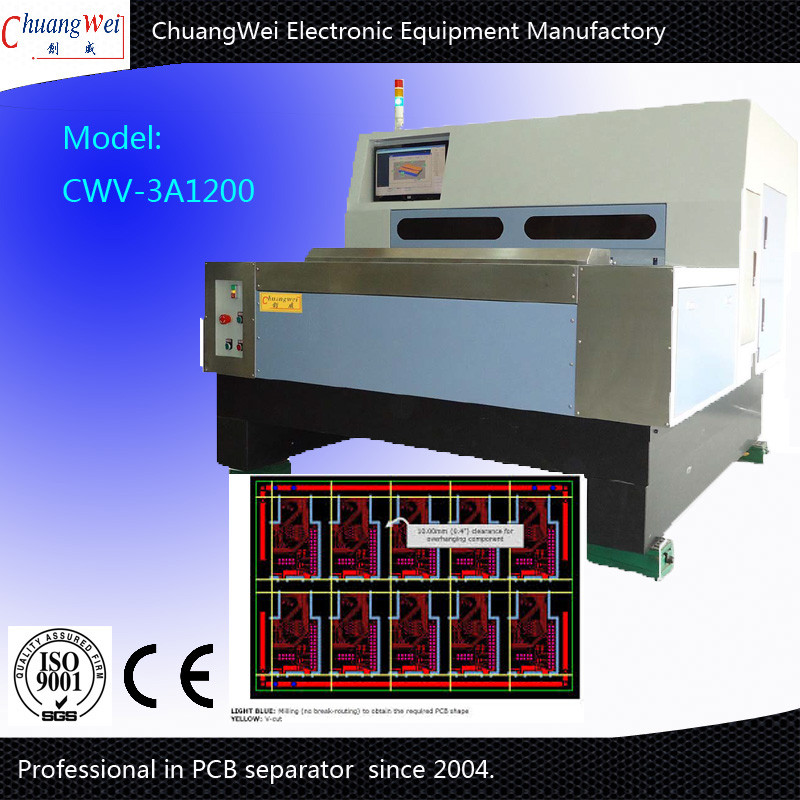

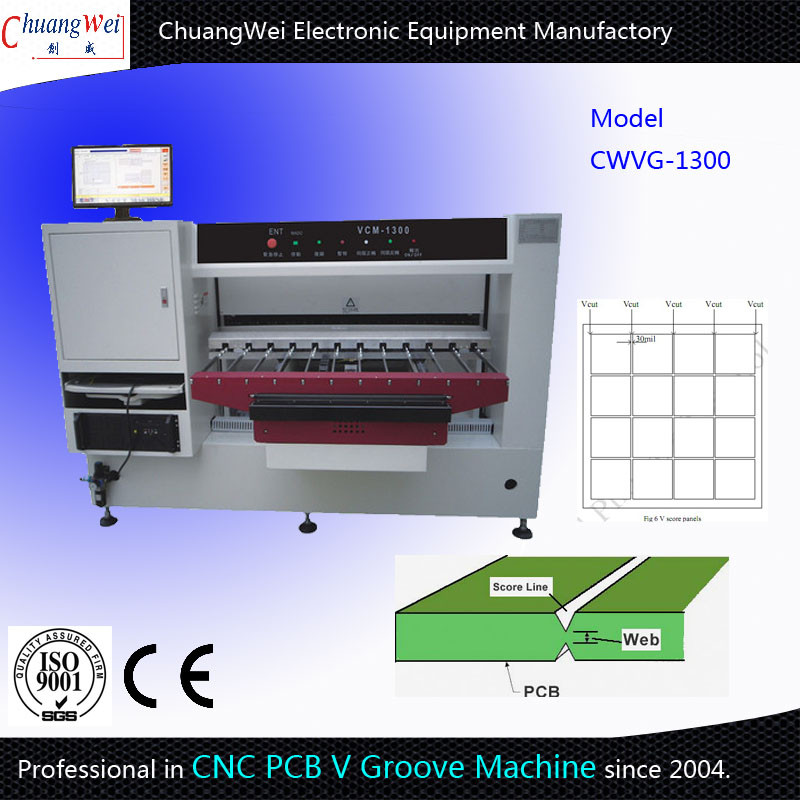

V Scoring PCB Separator V Potong PCB Depanelizer V Groove Mesin Pemotong PCB
Aksesori Mesin
|
Tambahan |
Merek |
Tempat asal |
Ucapan |
|
Rel Panduan |
PMI |
Taiwan |
|
|
Sekrup Panduan |
TBI |
Taiwan |
|
|
Motor servo |
Fuji Electric |
Jepang |
|
|
Motor spindel |
Fuji Electric |
Jepang |
|
|
PC |
HP |
Cina |
Komputer Bisnis HP 19 ” |
|
Tubuh |
Marmer |
Jinan dari Cina |
Parameter Konfigurasi:
|
Barang |
Parameter |
Ucapan |
|
Ukuran |
1900 × 2280 × 1585mm |
L * W * H |
|
Ketinggian Kerja |
920 ± 50mm |
|
|
Bobot |
3000kg |
|
|
Sumber Daya listrik |
AC 220V, 50 / 60HZ |
|
|
Kapasitas |
3.0KW |
|
|
Tekanan udara |
5kg / cm2 |
|
|
Platform Kerja |
Maks: 1550mm * 630mm |
|
|
Ketebalan |
0,3 ~ 3,2 mm |
|
|
Spesifikasi pisau |
Diameter Luar: φ120mm Diameter Dalam: φ25.4mm |
|
|
Memposisikan Dowel |
Dia: 2 MM (7PCS) |
|
|
Jarak Min antara garis skor V pertama & lubang Pin |
4,5 MM |
|
|
Ketebalan pisau |
2 mm |
|
|
V-groove Akurasi ketebalan sisa |
± 2mil |
|
|
Akurasi Pitch V-groove |
± 2mil |
|
|
V-groove Presisi paralel |
± 2mil |
|
|
Kecepatan Pemotongan Blade |
6.000 RPM |
|
|
Kecepatan memotong |
0 ~ 50m / menit |
|
|
Kecepatan Displace |
Max 70M / MIN |
|
|
Kolektor Debu |
2in pipa 3.5KW |
Fitur:
1. Sesuai dengan karakteristik mesin V-CUT otomatis PCB / MCPCB yang melibatkan berbagai disiplin ilmu, membuat mesin V-CUT otomatis PCB / MCPCB sistem prototipe digital yang menggunakan desain dan simulasi gabungan multidisiplin dalam tahap desain fitur dan kinerja produk untuk pemeriksaan dan pengujian , kinerja produk untuk memenuhi target desain, menyelesaikan konflik dan gangguan antara berbagai disiplin ilmu untuk mencapai kopling yang optimal, yang akan sangat meningkatkan kualitas produk dan kinerja sistem.
2. Semua dasar mesin menggunakan granit "Tarzan Qing" atau "Jinan Qing", dan memaksa penghapusan pengalaman, kekakuan yang kuat, stabilitas yang baik.
3. Penggerak pemosisian sumbu XYZ menggunakan penggerak motor servo AC berkinerja tinggi yang diimpor, untuk mencapai pemosisian presisi tinggi berkecepatan tinggi dan secara efektif meningkatkan produktivitas.
4. Transmisi presisi dan sistem pemandu: panduan linier presisi yang diimpor dan sekrup bola presisi, gigi presisi tinggi, lokasi.
5. Dengan fungsi belati untuk pengolahan pisau lompat PCB / MCPCB yang kompleks
6. Tersedia untuk pemesinan presisi tinggi untuk berbagai ukuran papan V-groove 0,4 ~ 3,2 mm dengan ketebalan papan yang berbeda
7. Pisau pertama masuk ke tengah paku PIN 4.5mm diatas minimum cadangan
8. Diameter minimum dari pisau penggilingan 114MM, umur pahat tertinggi
9. Menggunakan antarmuka operasi WINDOWS Cina, sebagai pengolahan data dan manajemen nomor item.
10. Cocok untuk satu sisi dan dua sisi, multilayer, membentuk permukaan depan penggunaan papan pelat aluminium.
11. Selama pemrosesan V-CUT, dengan kontrol pengukur otomatis, fungsi deteksi ketebalan sisa.
12. Impor motor spindel berkecepatan tinggi dari Jepang, alur V tidak memotong tepi, umur pahat lebih lama
13. Gunakan sistem kontrol yang cerdas, tidak terganggu, operasi yang stabil, mudah untuk memperbaiki kesalahan yang sulit.
14. Pisau, pisau kontrol numerik grafis yang dalam, presisi tinggi, mudah dipelajari, mudah untuk mengatur keseluruhan.
15. Masukkan informasi sekaligus memiliki AB, kemudi buatan, pemrosesan utama.
16. Tersedia (opsional) sistem pengumpulan debu yang sangat efisien, yang dapat menjaga lingkungan bengkel tetap bersih
