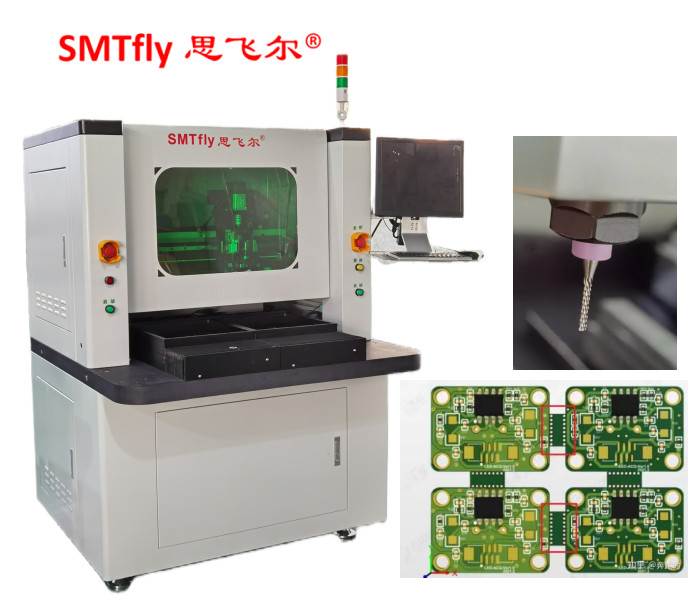

Peralatan PCB Depanelizer PCB Router dengan KAVO Spindle dan garansi 1 tahun
1. Daftar Bagian
| I. Perangkat Keras | |
| POROS | Spindel KAVO |
| CCD | Kamera industri Sony 520 line |
| LENSA | Computar EX2C |
| Baut | Impor sekrup bola arde TBI Presisi |
| Memandu | Pelebaran HIWIN Rel panduan linier yang diimpor |
| MOTOR | Seri JiaBao LCF |
| KARTU KONTROL I/O | HFC PCI-9074 |
| KARTU KONTROL PENGEMUDI | HFC PCI-9074 |
| KARTU I/O | PCI-9074-64pcs/-38pcs |
| Pembersihan statis | Seri STATIS-ST401A |
| Komputer | (RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU(S)/1G DDR/80G) |
| Antarmuka mesin | AOC LCD17",tikus Logitech |
| 2. perangkat lunak | |
| Sistem pengaturan | Windows XP Professional (Layanan3,v.3244) |
| Operasi GUI | Bahasa Inggris Windows XP |
| Pengeditan program | Di barisan |
| Sistem penglihatan | CCD AOTU diimbangi |
| Sistem pengaturan | Versi F 1.2.88 |
2. Parameter
| Keseluruhan | |
| Dimensi (W * D * H) | 1370mm * 1650mm * 1450mm |
| Berat | 650KG |
| Offset ketinggian | 60~110mm |
| Manipulator | |
| Jenis motor | Seri JiaBao |
| Pengulangan posisi | 0,001mm |
| Area kerja sumbu (maks) | 830mm * 580mm * 50mm |
| Stasiun kerja | |
| fiksasi PCB | standar, spesialisasi |
| Pemuatan/pembongkaran PCB | manual |
| Ukuran PCB (maks) | 320 * 320mm (bisa dibuat khusus) |
| Tebal PCB (maks) | 5mm |
| Memperbaiki | |
| Memperbaiki kekakuan | Gunakan perlengkapan klien |
| Memperbaiki fiksasi | mesin |
| Motor Spindel | |
| Kekuatan | 150W |
| Poros | 60000rpm/menit |
| Melindungi | pendinginan sendiri/angin |
| Ganti pemotong | Spesialisasi |
| Kemampuan perutean | |
| Kecepatan potong (maks.) | 80mm/dtk |
| Kecepatan mengemudi (maks.) | 2500mm/dtk |
| Presisi pemotongan | 0,01mm |
| Sistem Vakum | |
| Kekuatan vakum | 3.5KW AC 380V |
| Kekosongan | tegak lurus |
| Keperluan | |
| Kekuatan | 2.0KW AC380V |
| Pasokan udara | 4-6KG/cm2 |
| Pemrograman | |
| Pengeditan program | Di barisan |
| Pengeditan fungsi | Garis, busur, lingkaran, kurva-U |
| Penyimpanan program | HDD |
| Sistem penglihatan | SONE warna CCD |
| offset pemotong frais | MOBIL |
| Pengaturan vakum | MOBIL |
| Monitor Operasi | |
| Indikator | Status Mesin Indikator |
| pemeriksaan alat | Kehidupan alat deteksi otomatis, penggunaan pengujian waktu |
| Pelindung motor | Memiliki fungsi perlindungan yang terlalu panas, kelebihan beban, tegangan rendah |
| pemeriksaan pembebanan berlebih pada motor | Memiliki Kelebihan, saluran normal, fungsi perlindungan tegangan rendah |
| Alat waktu yang dapat digunakan | Masa pakai alat deteksi otomatis, |
| Statistik data | Model papan terpisah, hitungan terpisah, metode penghitungan beragam |
| Catatan kesalahan | Perangkat lunak secara otomatis merekam semua memori alarm mesin |
| AKU AKU AKU.Ketepatan | |
| Ketepatan sumbu | 0,001mm |
| Presisi pemotongan | 0,1 mm |
| IV.Keamanan | |
| Area kerja melindungi | Dengan empat perlindungan tersegel |
| Sensor pintu | Sensor sakelar mikro pintu pengaman depan dan belakang (opsional) |
| Tombol berhenti darurat |
3. Fitur:
Gambar zoom-in 1.X10 membuat pemrograman lebih mudah & meningkatkan akurasi pengaturan titik.
2.Dua meja geser menyediakan gerakan masuk-dan-keluar secara bersamaan untuk mengurangi waktu taktik untuk produktivitas yang lebih baik.
3. Sistem offset TANDA OTOMATIS. Gambar CCD dapat memeriksa & mensimulasikan jalur atau perutean untuk mengurangi kesalahan yang tidak perlu sebelum memotong.
4. Memiliki pemeriksaan waktu hidup bit perutean dan sistem alarm untuk mengingatkan operator agar mengubah bit perutean saat selesai memotong 120M.Dan perutean bit 2mm pertama memotong titik penggilingan pertama, 2mm tengah memotong titik penggilingan kedua, 2mm terakhir memotong titik penggilingan ketiga untuk meningkatkan waktu hidupnya.
5. Gambar CCD dapat memeriksa & mensimulasikan jalur atau perutean untuk mengurangi kesalahan yang tidak perlu sebelum memotong.
4. Foto Rinci:
5. Layanan kami:
1. Pengiriman cepat
Respon cepat 2,24 jam
3. Pabrik terbesar di Cina Selatan
4.100% bertanggung jawab atas kualitas
5,18 tahun pengalaman
6. Instalasi dan pelatihan luar negeri tersedia
6. Keuntungan:
1. Menggunakan perangkat geser ganda ke tempat, kurangi waktu tunggu pemotongan, tingkatkan kapasitas produksi.
2. Hindari penutup buatan yang disebabkan oleh retaknya timah dan kerusakan bagian serta masalah lainnya.
3. Hindari menggunakan benda tumpul atau lipat yang dihasilkan oleh tekanan mekanis.
4. Cocok untuk busur pelat jadi dan pemotongan garis.
5. Cocok untuk potongan kecil pemotongan akhir, pelat dasar ponsel, PDA, kartu antarmuka PC, dan sebagainya.
