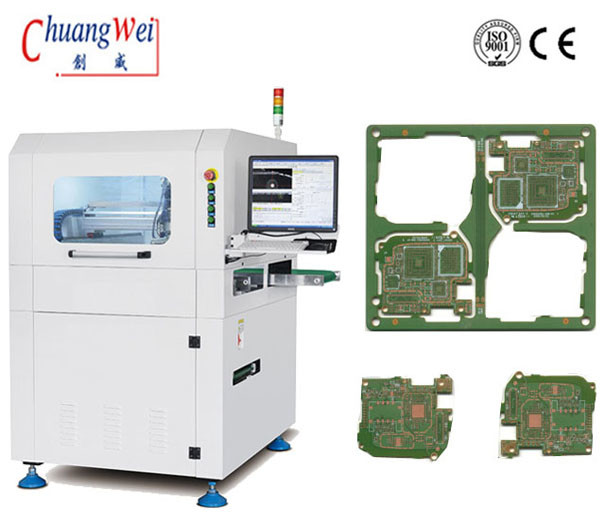

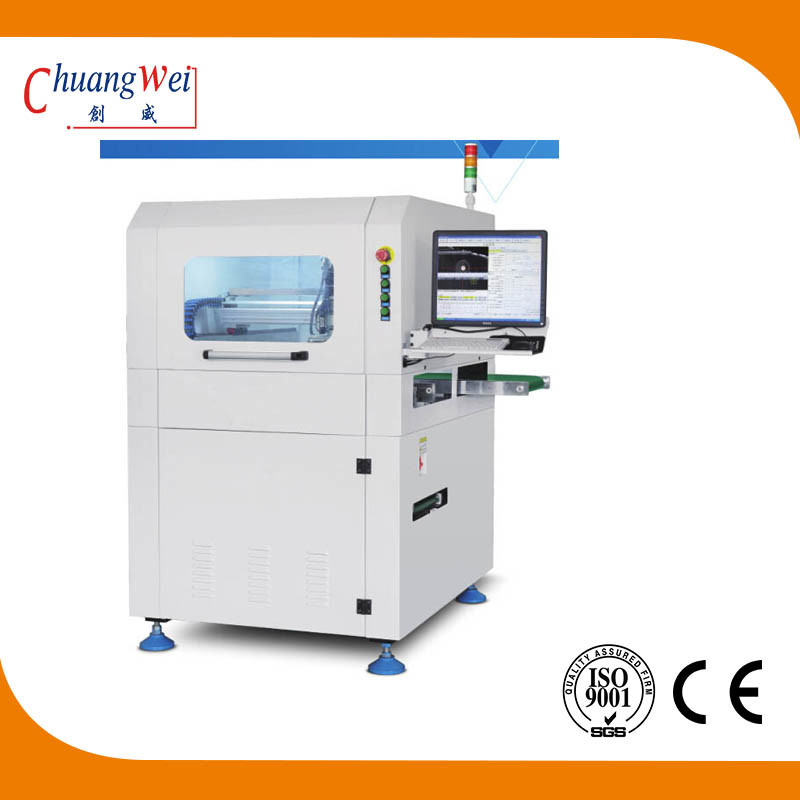

ESD Monitoring PCB Router Mesin Pemotong PCB Inline Dengan 60000 RPM:
Solusi penerusan panel 1: PCB yang dipotong akan dikirim dengan sistem penjepit ke saluran transmisi sabuk, dan kemudian dikirim oleh saluran transmisi ESD melalui mesin ke jalur perakitan, atau diambil dan dimuat ke dalam kasing produk dengan solusi manipulator yang disesuaikan.
Solusi penerusan panel 2: gunakan unit penerusan panel batch ARM-1 bongkar jalur transmisi sabuk dari mesin, masukkan unit penerusan panel dari belakang mesin, dan langsung muat panel ke dalam kotak blister di ARM-1 melalui sistem penjepitan.Solusinya ditampilkan Dengan kesederhanaan dan kenyamanan.
Fitur Mesin Pemotong PCB Inline
1. Perubahan alat otomatis
2. Pemantauan ESD
3. Memotong umpan balik stess
4. Mode produksi otomatis
5. Keterkaitan antara fungsi statistik Spc dan sistem manajemen pelanggan-ERP
6. Dapat dilengkapi dengan fungsi penyedot debu tahan ledakan
Spesifikasi Mesin Pemotong PCB Inline:
| Model | SMTfly-F03 |
| Ukuran Mesin: | 1000*1200*1533mm |
| Bobot | Kira-kira 1900kgs |
| Ukuran PCB Maks | 350*350mm |
| Ketebalan PCB | 0.4-6mm |
| Tinggi transmisi | 900±50mm |
| Arah transmisi | Kiri -> Kanan |
| Kecepatan transmisi | 1500mm/s (maks)/dapat disesuaikan |
| Jenis pelat makan: | Rel panduan transportasi tipe bagian |
| Penyesuaian lebar rel | Otomatis |
| Sinyal komunikasi komputer atas dan bawah | SMEMA |
| Penempatan PCB | Penjepitan rel pemandu atas dan bawah |
| Sistem pemilihan | Sistem penjepit putar 360°;2 kelompok nozel hisap vakum paling banyak, paling banyak 4 kelompok transportasi sabuk ESD / unit penerusan panel batch |
| Memotong spindl/kecepatan | KAVO Jerman, 60.000rpm/mnt |
| Jenis pendingin | Kompresi udara |
| pemantauan ESD | Ya |
| Perubahan alat otomatis | Ya |
| Memotong umpan balik stres | Ya |
| Pemeriksaan pisau patah | Ya |
| Kecepatan memotong | 1-200mm/dtk |
| Akurasi pemotongan | ± 0,5mm |
| Ulangi akurasi posisi | ±0,01mm |
| Kecepatan gerak koordinat | 1000mm/dtk |
| Jenis pelat keluar | Transportasi sabuk ESD / unit penerusan panel batch |
| Jenis pengumpulan sampah | Keluar dari jalur |
| Pemrograman prosedur | Program impor/Edit gambar GERBER melalui sistem visual |
| Pasokan udara | 5-8kg/cm2 |
| Sumber Daya listrik | AC380V±5%, 50/60Hz, 3KW |
Keuntungan Mesin Pemotong PCB Inline Pengubah alat otomatis
Alat pengubah standar mendukung tiga jenis alat 3.175mm, yang masing-masing memiliki Kapasitas pemuatan atas 10 alat.Ini dikombinasikan dengan sistem penjepitan dan sistem pengangkatan yang tepat;tiga sumbu -X1, Y1 dan Z1 dari mekanisme pemotongan dapat mewujudkan penggantian pahat.

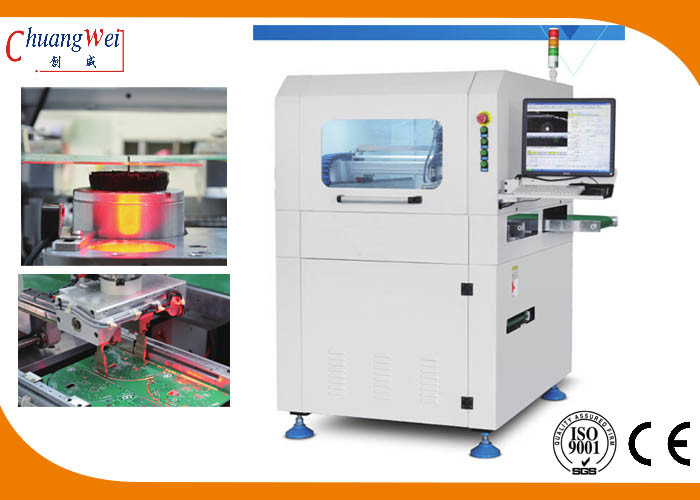

Sistem pemotongan keandalan tinggi
Sumbu utama kecepatan tinggi KAVO Jerman dengan kecepatan tertinggi 60000 putaran, menampilkan pemantauan tegangan statis ESD dan fungsi umpan balik tegangan potong dan penggantian pahat otomatis.
