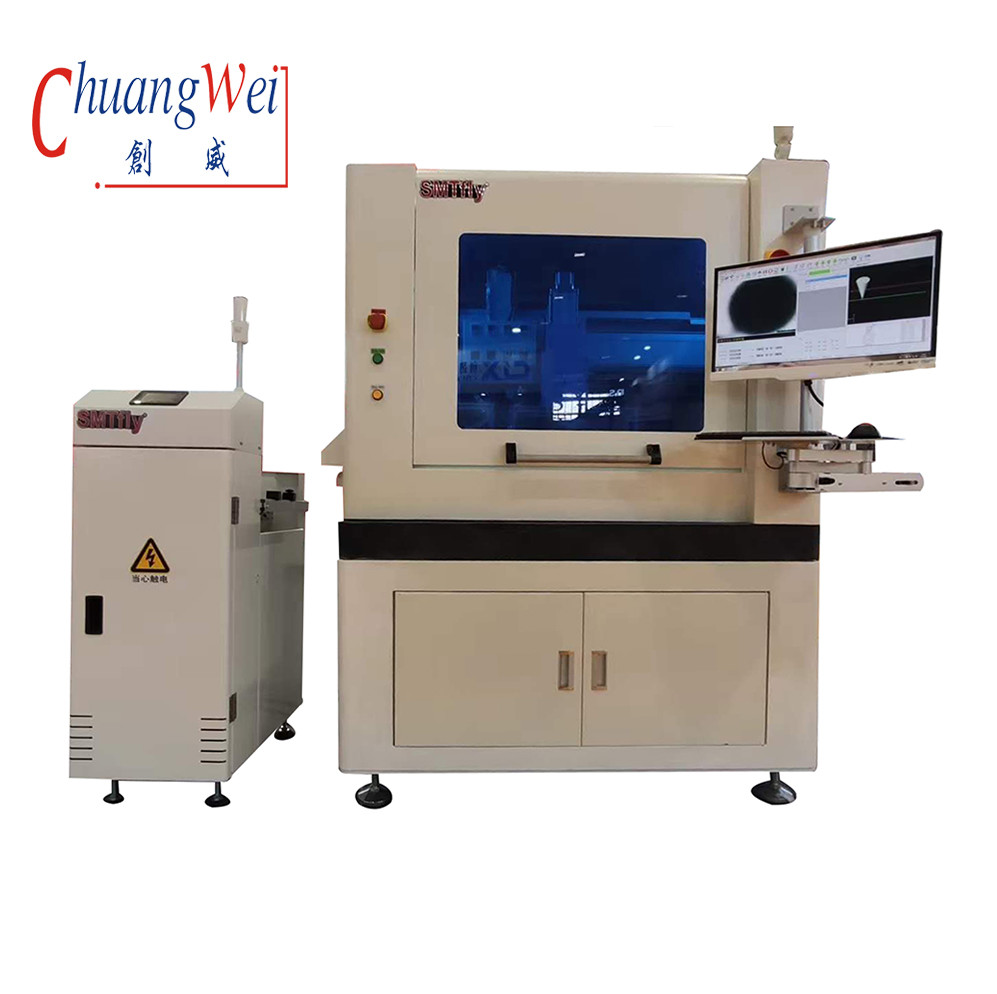

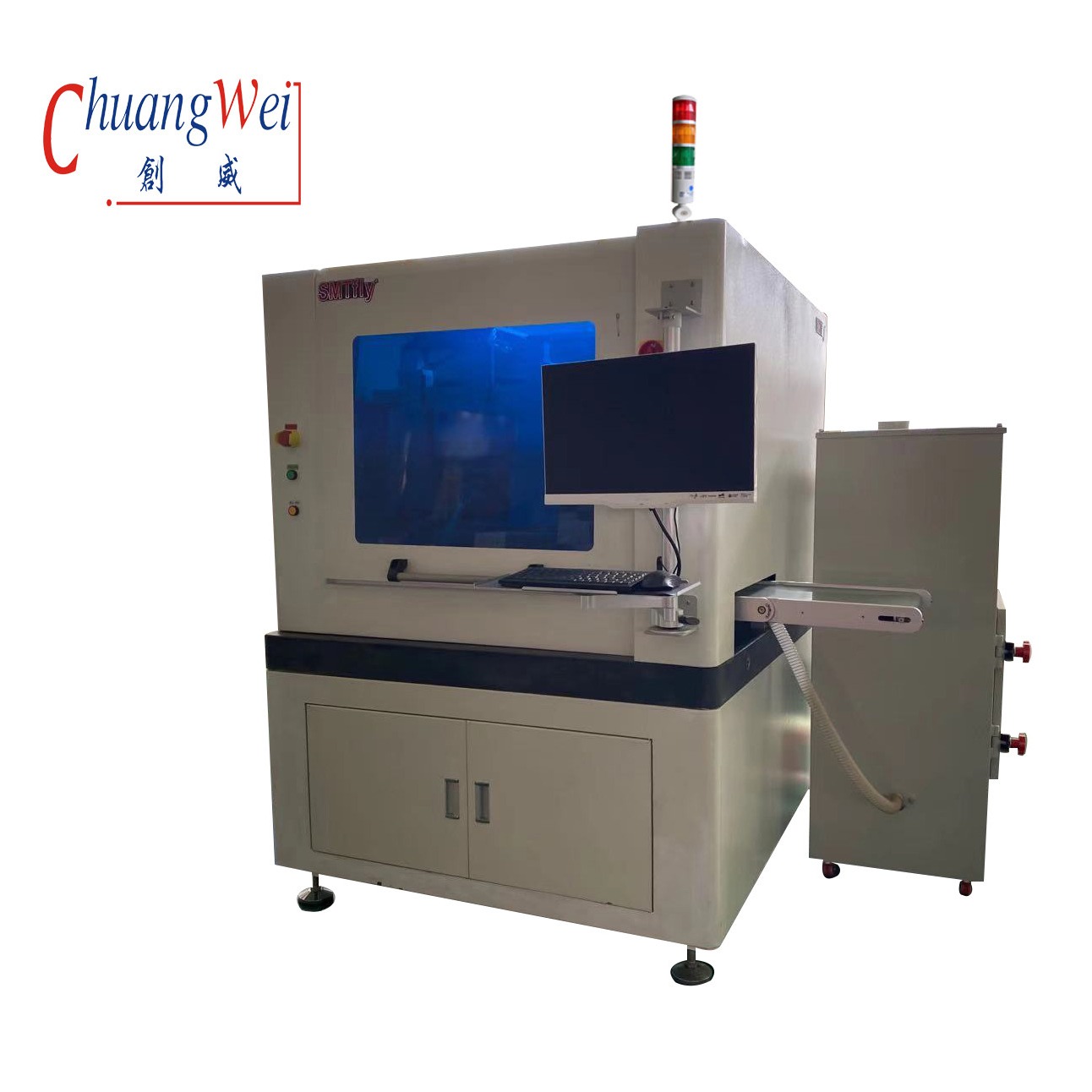

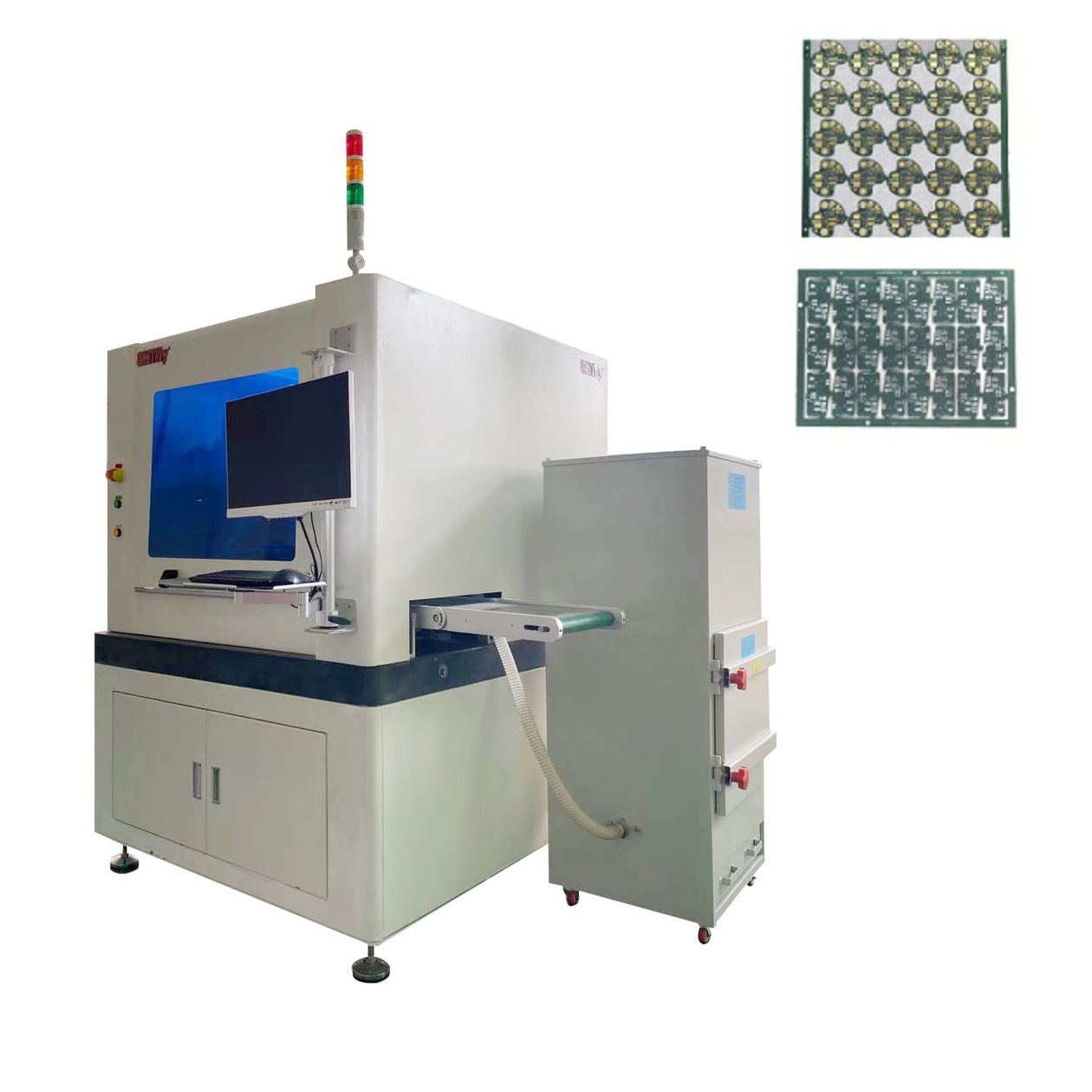

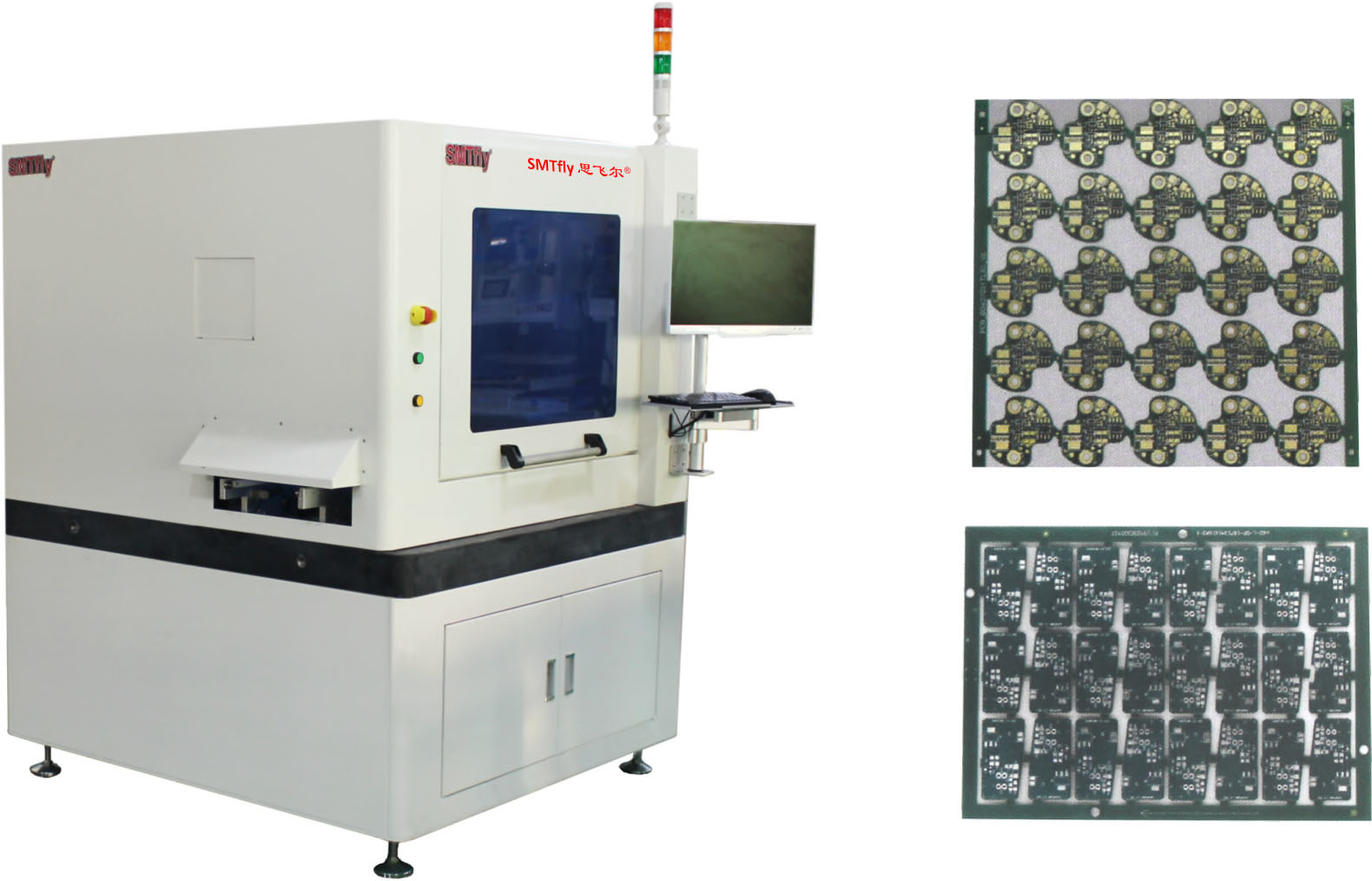

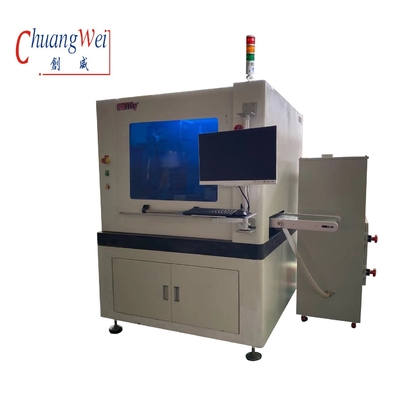

Mesin Routing PCB Inline Efisiensi Tinggi Router PCB dengan Fungsi Pemeriksaan Blade Break,CW-F03
Sebuah PCB on-line yang khusus digunakan untuk memotong komponen PCBA (panel) menjadi bagian terpisah, dengan struktur dipasang rel tanpa memotong jig.Fitur pemantauan statis ESD, memotong umpan balik stres, dan alat otomatis mengubah, itu dapat mencapai kecepatan maksimum 60000 putaran.Sistem kontrol yang dikembangkan berdasarkan sistem RM kami dapat memastikan pemrograman pelanggan yang cepat dan akurat.
Keuntungan:
Sistem pemotongan keandalan tinggi
Jerman KAVO sumbu utama berkecepatan tinggi dengan kecepatan maksimum 60000 putaran, menampilkan pemantauan tegangan statis ESD dan fungsi pemotongan umpan balik tegangan dan perubahan alat otomatis.
Sistem Super Vision:
Sebuah sistem visual mesin yang tepat yang terdiri dari kamera industri pencitraan Jerman, Moritex Lens dan sumber cahaya tingkat pengukuran;
mendukung semua fungsi kalibrasi mesin, kompensasi dan posisi, menampilkan stabilitas tinggi dan kapasitas anti gangguan.
Fitur:
1. Perubahan alat otomatis
2Pemantauan ESD
3Mengurangi umpan balik sendiri
4. Mode produksi otomatis
5. Hubungan antara fungsi statistik SPC dan sistem manajemen pelanggan-ERP
6. Dapat dilengkapi dengan fungsi tahan ledakan dari vacuum cleaner
Spesifikasi:
| Model | CW-F03 |
| Ukuran Mesin | 1000*1200*1533mm |
| Berat badan | Sekitar 1900kg |
| Ukuran PCB maksimal | 350*350mm |
| Ketebalan PCB | 0.4-6mm |
| Ketinggian transmisi | 900 ± 50 mm |
| Arah transmisi | Kiri -> Kanan |
| Kecepatan transmisi | 1500mm/s (max) / diatur |
| Jenis pelat makan | Jalur panduan transportasi tipe bagian |
| Penyesuaian lebar rel | Otomatis |
| Sinyal komunikasi komputer atas dan bawah | SMEMA |
| Posisi PCB | Pengepakan rel panduan atas dan bawah |
| Sistem pemetik | 360° sistem penjepit putar; 2 kelompok paling banyak nozzle hisap vakum, 4 kelompok paling banyak unit transportasi sabuk ESD/panel batch forwarding |
| Spindel pemotongan/kecepatan | Jerman KAVO, 60.000 rpm/menit |
| Jenis pendingin | Kompresi udara |
| Pemantauan ESD | Ya, aku tahu. |
| Perubahan alat otomatis | Ya, aku tahu. |
| Mengurangi umpan balik stres | Ya, aku tahu. |
| Periksa pisau pecah | Ya, aku tahu. |
| Kecepatan pemotongan | 1-200mm/s |
| Keakuratan pemotongan | ± 0,5 mm |
| Mengulangi keakuratan posisi | ± 0,01mm |
| Kecepatan bergerak koordinat | 1000mm/s |
| Jenis pelat luar | Unit pengangkutan sabuk ESD/pembalut panel batch |
| Jenis pengumpulan limbah | Keluar dari jalur |
| Pemrograman prosedur | Gerber gambar impor / Program pengeditan melalui sistem visual |
| Pasokan udara | 5-8kg/cm2 |
| Sumber daya listrik | AC380V±5%, 50/60Hz, 3KW |
Pengganti alat otomatis
Pengganti alat standar mendukung tiga jenis alat 3.175mm, yang masing-masing memiliki kapasitas beban atas 10 satu.Y1 dan Z1 dari mekanisme pemotongan dapat menyadari alat perubahan.
Sertifikasi CE
