Mesin Routing PCB untuk sendi penggilingan FR4/CEM/MCPCB Boards
Spesifikasi PCB Depaneler:
| Model | CW-F01-S |
| Area kerja standar | 350*350mm |
| Kekuatan | 220V, 4.2KW |
| Kemampuan Mengulang Manipulator | ± 0,02 mm |
| Resolusi | ± 0,01mm |
| Posisi Dewan | Stasiun kerja ganda dengan perlengkapan sarang atau perlengkapan pin |
| Lokasi panel | Diletakkan oleh lubang alat atau tepi PCB |
| Pemuatan | Manual |
| Pengungkapan | Manual |
| Ukuran panel | 450*350mm |
| Ketebalan panel | 0.5-3.5mm |
| Motor spindle | 0.5kW Morning Star Spindle |
| Ubah Alat | Manual |
| Sistem penyaringan debu | 3KW Vacuum Cleaner |
| Sistem penglihatan | Kamera video CCD resolusi tinggi |
| Pemrograman | Pengajaran manual point to point dengan bantuan penglihatan |
| Fungsi Pengeditan | Modus penglihatan di jalan kering / uji jalan |
| Berat mesin | 500kg |
| Dimensi mesin | 113*140*108cm |
Deskripsi Fungsi:
1Gambar zoom-in.X10 membuat pemrograman lebih mudah & meningkatkan akurasi pengaturan titik.
2.Dua meja geser menyediakan gerakan masuk dan keluar secara bersamaan untuk mengurangi waktu tang untuk lebih baik
produktivitas.
3.AUTO MARK offset system.CCD gambar bisa memeriksa & mensimulasikan jalur atau routing untuk mengurangi
kesalahan yang tidak perlu sebelum memotong.
4. Memiliki routing bit waktu hidup memeriksa dan sistem alarm untuk mengingatkan operator untuk mengubah routing bit
dan routing bit pertama 2mm memotong titik penggilingan pertama, tengah 2mm memotong kedua
titik penggilingan, 2mm terakhir memotong titik penggilingan ketiga untuk meningkatkan masa pakai.
5. CCD gambar bisa memeriksa & mensimulasikan jalur atau routing untuk mengurangi kesalahan yang tidak perlu sebelum memotong.
PCB Depaneler Deskripsi:
Ini adalah rangkaian baru dari Router Machine. Ini adalah mesin router mandiri yang dirancang khusus untuk rute (depanelisasi) perakitan papan sirkuit cetak (PCBA) ke dalam perakitan individu.Sistem ini membanggakan menjadi router tercepat di dunia dengan rasio siklus 1.5 detik per tab.
Ini dapat menampung PCB yang lebih besar dalam konfigurasi dua tabel dengan ukuran panel maksimum 450mm x 350mm.
Perangkat lunak Graphical User Interface (GUI) baru menyediakan pemrograman "visual" yang ramah pengguna untuk pemrograman online yang cepat dan akurat.
Berkas Gerber bisa diimpor ke dalam perangkat lunak untuk program yang lebih mudah.
Keuntungan kami:
1, perusahaan manufaktur, perusahaan manufaktur, perusahaan manufaktur
2. Layanan dukungan teknis hari janji
3- Batasi penanganan keluhan, setengah jam kembali ke pelanggan
4Depanel Ahli, penyediaan sub-program PCB profesional
5. produsen mesin yang dapat diandalkan, kami mendapatkan ahli--15, masing-masing memiliki lebih dari 6 tahun pengalaman, kualitas peralatan akan memuaskan.

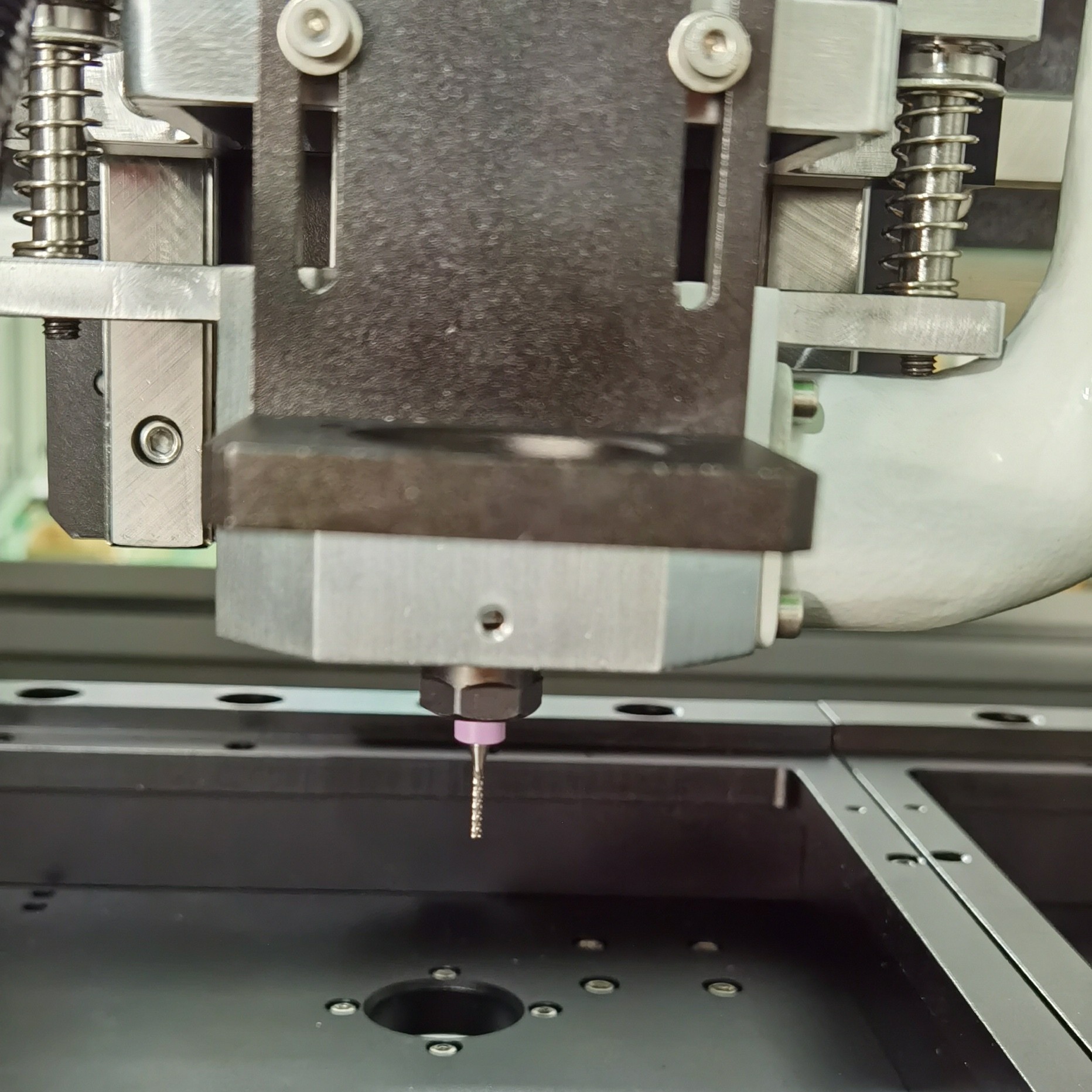

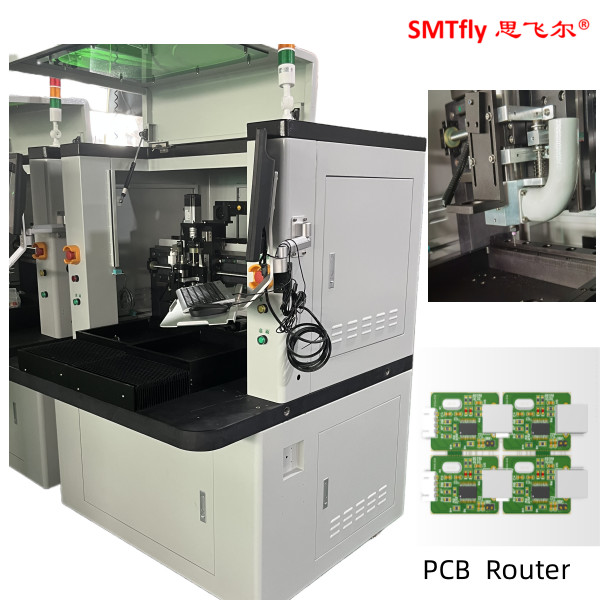

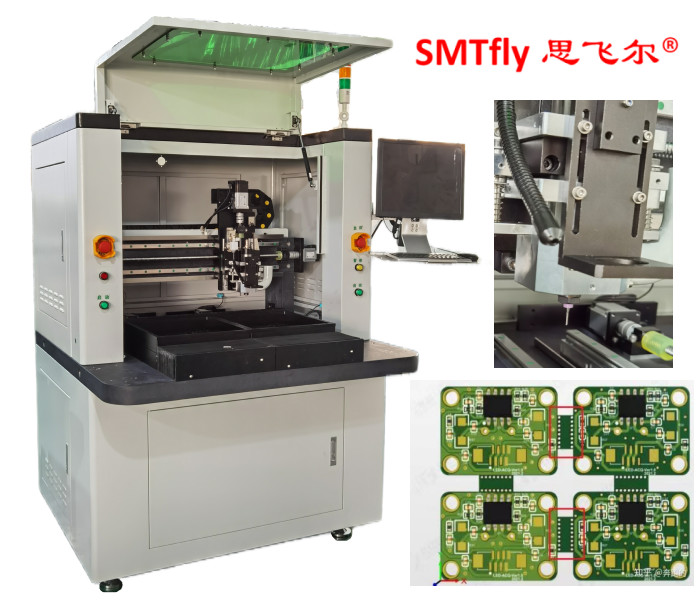

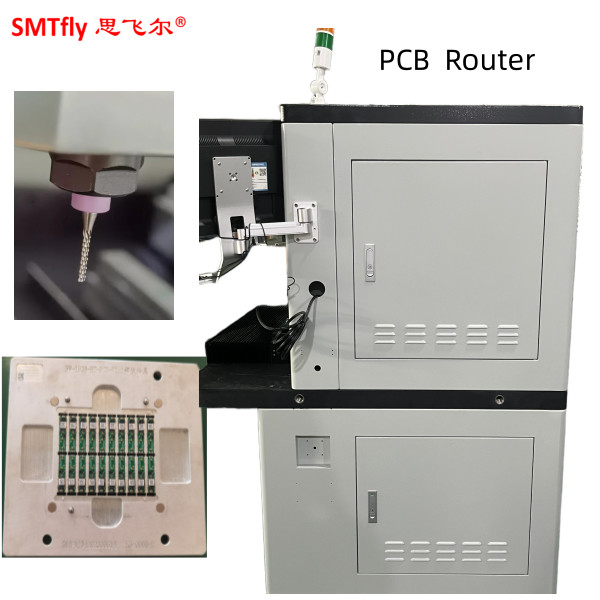

Foto mesin:
