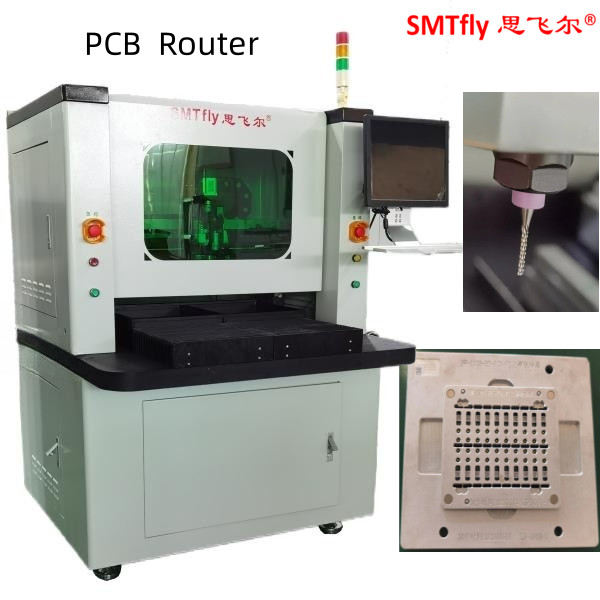

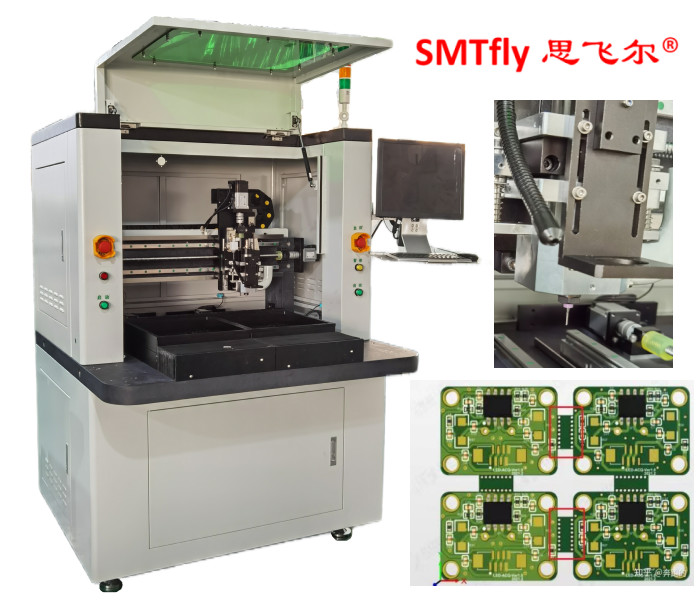

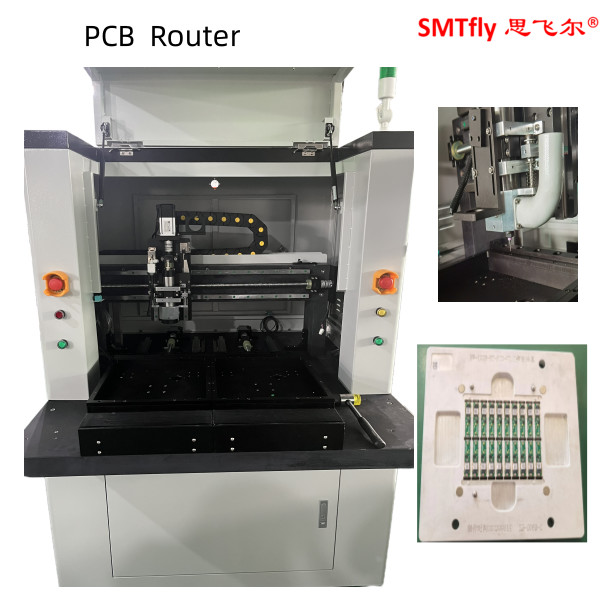

PCB Depaneler PCB Routing Machine untuk Fring Joints FR4/CEM/MCPCB Boards
Spesifikasi PCB Depaneler:
| Model | CW-F01-S |
| Area kerja standar | 350*350mm |
| Kekuatan | 220V, 4.2KW |
| Kemampuan Mengulang Manipulator | ± 0,02 mm |
| Resolusi | ± 0,01mm |
| Posisi Dewan | Stasiun kerja ganda dengan perlengkapan sarang atau perlengkapan pin |
| Lokasi panel | Diletakkan oleh lubang alat atau tepi PCB |
| Pemuatan | Manual |
| Pengungkapan | Manual |
| Ukuran panel | 450*350mm |
| Ketebalan panel | 0.5-3.5mm |

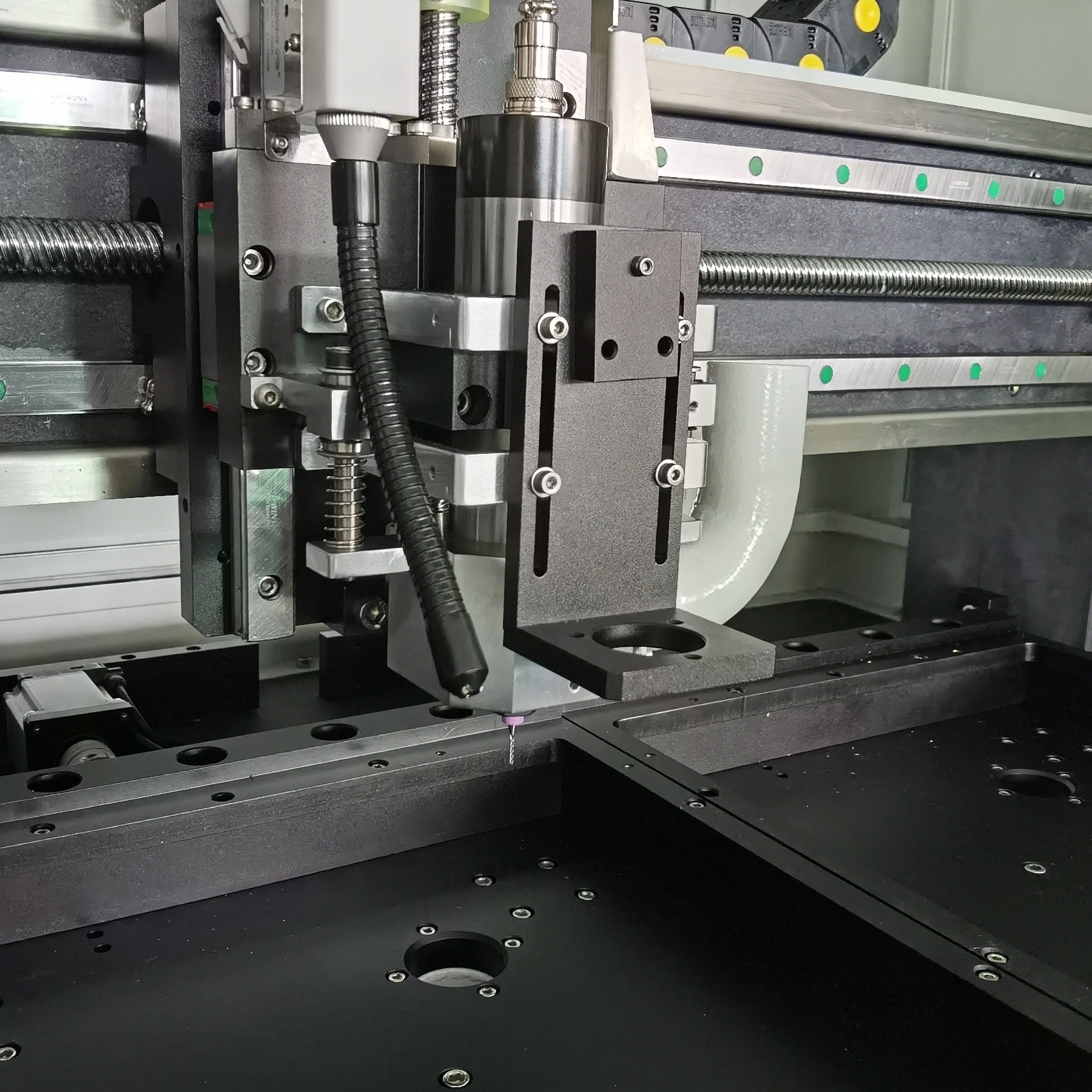

| Motor spindle | 0.5kW Morning Star Spindle |
| Ubah Alat | Manual |
| Sistem penyaringan debu | 3KW Vacuum Cleaner |
| Sistem penglihatan | Kamera video CCD resolusi tinggi |
| Pemrograman | Pengajaran manual point to point dengan bantuan penglihatan |
| Fungsi Pengeditan | Modus penglihatan di jalan kering / uji jalan |
| Berat mesin | 500kg |
| Dimensi mesin | 113*140*108cm |
PCB Depaneler Deskripsi:
1.Ini adalah rangkaian baru Router Machine. Ini adalah mesin router mandiri yang dirancang khusus untuk rute (depanelisasi) perakitan papan sirkuit cetak (PCBA) ke dalam perakitan individu.
2Sistem ini menawarkan router tercepat di dunia dengan kecepatan siklus 1,5 detik per tab.
3.Ini dapat menampung PCB yang lebih besar dalam konfigurasi dua tabel dengan ukuran panel maksimum 450mm x 350mm.
4.Perangkat lunak Graphical User Interface (GUI) baru menyediakan pemrograman "visual" yang ramah pengguna untuk pemrograman online yang cepat dan akurat.
5. Gerber file dapat diimpor ke dalam perangkat lunak untuk program yang lebih mudah.
Deskripsi Fungsi:
1Gambar zoom-in.X10 membuat pemrograman lebih mudah & meningkatkan akurasi pengaturan titik.
2Dua meja geser menyediakan gerakan masuk dan keluar secara bersamaan untuk mengurangi waktu tang untuk produktivitas yang lebih baik.
3.AUTO MARK offset system.CCD image could check & simulate the path or routing to reduce unnecessary error before cutting..Auto MARK offset system.CCD image could check & simulate the path or routing to reduce unnecessary error before cutting.
Layanan Kami:
A. Konsultasi pra:memberikan solusi SMT profesional untuk jalur penuh;
B. Jaminan Pabrik:Jaminan satu tahun layanan pabrik;
C. Pemasangan:Pemasangan di lokasi dan persiyapan,untuk memastikan produksi yang lancar;
D. Pelatihan Teknis:memberikan pelatihan profesional dari tingkat 1 sampai tingkat 3;
E. Dukungan Teknis:memberikan dukungan teknis 7 hari * 24 jam;
F. Peningkatan Perangkat Lunak:menawarkan upgrade perangkat lunak gratis seumur hidup untuk semua produk.
