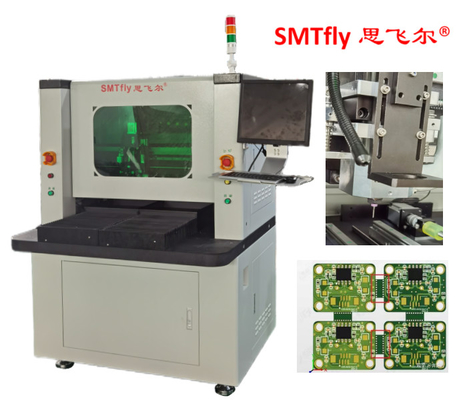

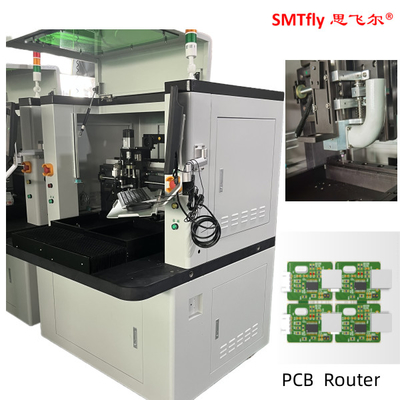

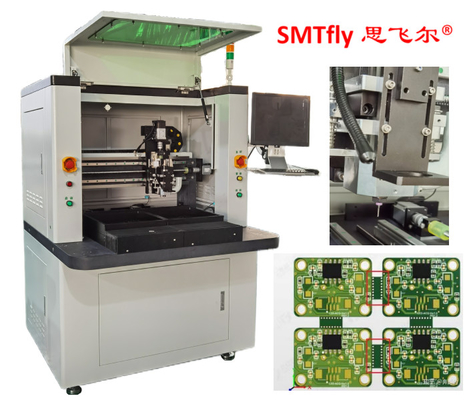

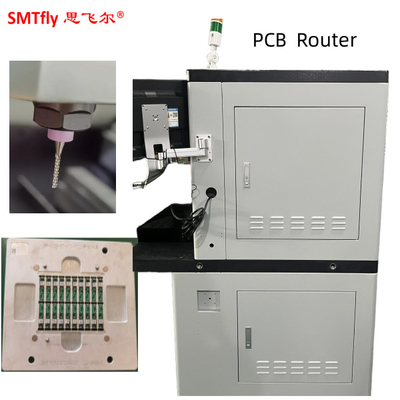

PCB Depaneler PCB Routing Machine untuk Fring Joints FR4/CEM/MCPCB Boards
Mesin Routing PCB Untuk Fresing Joints FR4/CEM/MCPCB Boards
Spesifikasi PCB Depaneler:
| Model | CW-F01-S |
| Area kerja standar | 350*350mm |
| Kekuatan | 220V, 4.2KW |
| Kemampuan Mengulang Manipulator | ± 0,02 mm |
| Resolusi | ± 0,01mm |
| Posisi Dewan | Stasiun kerja ganda dengan perlengkapan sarang atau perlengkapan pin |
| Lokasi panel | Diletakkan oleh lubang alat atau tepi PCB |
| Pemuatan | Manual |
| Pengungkapan | Manual |
| Ukuran panel | 450*350mm |
| Ketebalan panel | 0.5-3.5mm |
| Motor spindle | 0.5kW Morning Star Spindle |
| Ubah Alat | Manual |
| Sistem penyaringan debu | 3KW Vacuum Cleaner |
| Sistem penglihatan | Kamera video CCD resolusi tinggi |
| Pemrograman | Pengajaran manual point to point dengan bantuan penglihatan |
| Fungsi Pengeditan | Modus penglihatan di jalan kering / uji jalan |
| Berat mesin | 500kg |
| Dimensi mesin | 113*140*108cm |
PCB Depaneler Deskripsi:
Ini adalah rangkaian baru dari Router Machine. Ini adalah mesin router mandiri yang dirancang khusus untuk rute (depanelisasi) perakitan papan sirkuit cetak (PCBA) ke dalam perakitan individu.Sistem ini membanggakan menjadi router tercepat di dunia dengan rasio siklus 1.5 detik per tab.
Ini dapat menampung PCB yang lebih besar dalam konfigurasi dua tabel dengan ukuran panel maksimum 450mm x 350mm.
Perangkat lunak Graphical User Interface (GUI) baru menyediakan pemrograman "visual" yang ramah pengguna untuk pemrograman online yang cepat dan akurat.
Berkas Gerber bisa diimpor ke dalam perangkat lunak untuk program yang lebih mudah.
