Mesin pemisah PCB Routing untuk Depanel, PCB Separator
1. Daftar Bagian
| I. Hardware | |
| Spindle | Morning Star spindle |
| CCD | Sony 520 line kamera industri |
| LENS | Computar EX2C |
| Pergilah. | TBI Impor sekrup bola tanah presisi |
| Panduan | HIWIN memperluas Rail panduan linier impor |
| Motor | Seri JiaBao LCF |
| Kartu kontrol I/O | HFC PCI-9074 |
| Kartu Kontrol Pengemudi | HFC PCI-9074 |
| Kartu I/O | PCI-9074-64pcs/-38pcs |
| Pembersihan statis | Seri STATIC-ST401A |
| Komputer | (RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU(S)/1G DDR/80G) |
| Antarmuka mesin | AOC LCD17", Logitech mouse |
| 2.perangkat lunak | |
| Sistem kontrol | Windows XP Professional (Service3, v.3244) |
| Operasi GUI | Bahasa Inggris Windows XP |
| Mengedit program | Inline |
| Sistem penglihatan | CCD AOTU offset |
| Sistem kontrol | F1.2Versi.88 |
2. Parameter
| Secara keseluruhan | |
| Dimensi ((W*D*H) | 1370mm*1650mm*1450mm |
| Berat badan | 650KG |
| Pergeseran ketinggian | 60 ~ 110mm |
| Manipulator | |
| Jenis mesin | Seri JiaBao |
| Kemungkinan pengulangan posisi | 0.001mm |
| Axis area kerja ((max) | 830mm*580mm*50mm |
| Stasiun kerja | |
| Penetapan PCB | Standar, spesialisasi |
| Pemuatan/pengungkapan PCB | manual |
| Ukuran PCB (maksimal) | 420*360mm |
| Ketebalan PCB (max) | 5 mm |
| Pemasangan | |
| Perlengkapan kekakuan | Menggunakan client |
| Fiksasi perlengkapan | mesin |
| Motor spindle | |
| Kekuatan | 150W |
| Spindel | 60000 putaran/menit |
| Melindungi | pendingin diri/angin |
| Ganti pemotong | Spesialisasi |
| Kemampuan routing | |
| Kecepatan pemotongan ((max.) | 80mm/s |
| Kecepatan berkendara ((max.) | 2500mm/s |
| Keakuratan pemotongan | 0.01mm |
| Sistem vakum | |
| Daya vakum | 3.5KW AC 380V |
| Vakum | Plum |
| Fasilitas umum | |
| Kekuatan | 2.0KW AC380V |
| Pasokan udara | 4-6KG/cm2 |
| Pemrograman | |
| Mengedit program | Inline |
| Mengedit fungsi | Garis, busur, lingkaran, kurva U |
| Penyimpanan program | HDD |
| Sistem penglihatan | SONE warna CCD |
| mesin pemotong penggiling offset | AUTO |
| Pengaturan vakum | AUTO |
| Operasi Monitor | |
| Indikator | Indikator Keadaan mesin |
| Periksa alat | Kehidupan alat deteksi otomatis, penggunaan pengujian waktu |
| Pelindung motor | Memiliki fungsi perlindungan overheating, overload, tegangan rendah |
| Pemeriksaan overload motor | Memiliki Overload, jalur normal, fungsi perlindungan tegangan rendah |
| Waktu yang dapat digunakan alat | Kehidupan alat deteksi otomatis, |
| Statistik data | Model papan terpisah, menghitung terpisah, berbagai metode penghitungan |
| Catatan kesalahan | Perangkat lunak secara otomatis mencatat semua alarm memori mesin |
| III. Keakuratan | |
| Keakuratan sumbu | 0.001mm |
| Keakuratan pemotongan | 0.1mm |
| IV. Keamanan | |
| Perlindungan area kerja | Dengan empat perlindungan tertutup |
| Sensor pintu | Sensor micro-switch pintu keamanan depan dan belakang (opsional) |
| Tombol Hentikan Keperluan |

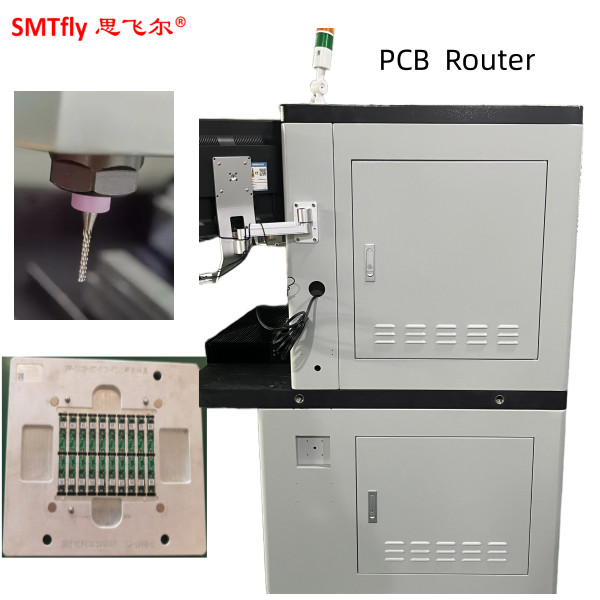

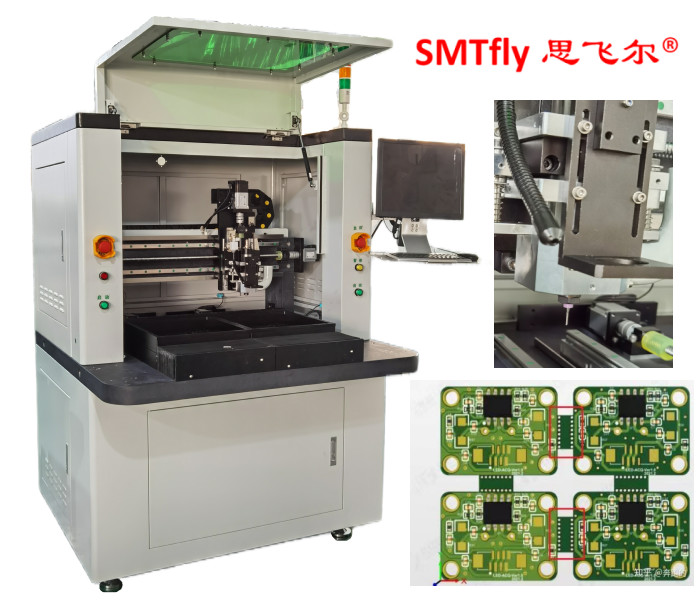

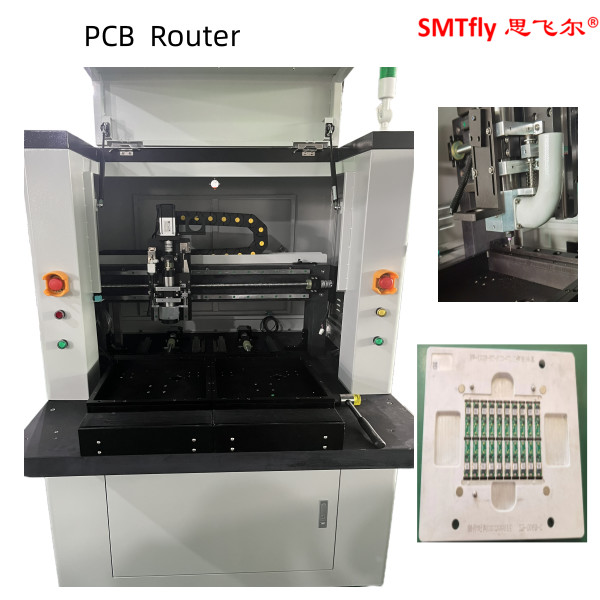

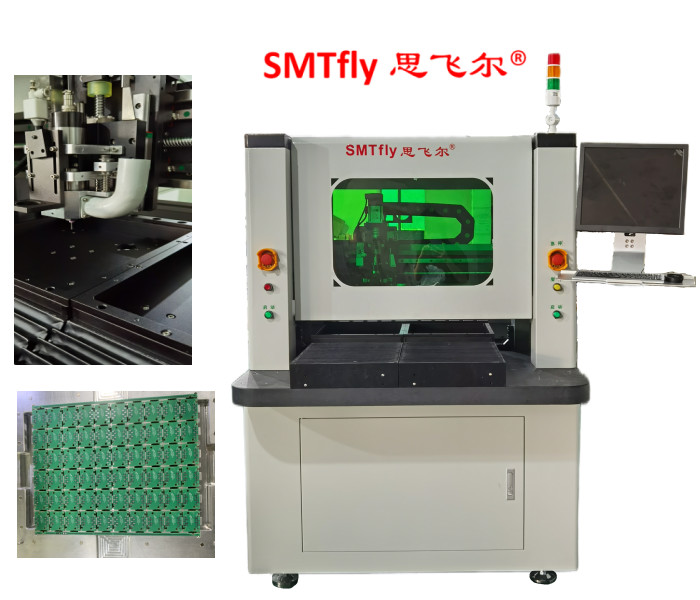

3Foto:
4Fitur:
1Menggunakan slide ganda ke dalam perangkat tempat, mengurangi waktu menunggu pemotongan, meningkatkan kapasitas produksi.
2Hindari flap buatan yang disebabkan oleh retakan timah dan kerusakan bagian dan masalah lainnya.
3Hindari menggunakan benda tumpul atau lipatan, yang dihasilkan oleh tegangan mekanik.
4. Cocok untuk pemotongan busur dan garis pelat selesai.
5. Cocok untuk potongan kecil dari pemotongan akhir, base plate dari ponsel, PDA, kartu antarmuka PC dan sebagainya.
Mengapa kita
Insinyur yang tersedia untuk layanan mesin di luar negeri.
Insinyur tersedia untuk dikirim ke negara-negara asing untuk melakukan pelatihan mesin dan menawarkan dukungan teknis
Teknik yang matang dan pendahulu proses membuat mesin berkualitas tinggi.
Sebagai manufaktur terbesar di Cina Selatan, kami memiliki pengalaman 12 tahun pada mesin pemisah PCB dan mesin pengelasan.Pcb routerTim R&D kami terus meningkatkan mesin yang ada untuk memenuhi tren pengembangan pasar.
Satu tahun garansi untuk mesin kecuali aksesoris.
Konstruksi rangka yang kuat dan pisau baja Jepang mendapatkan penilaian yang baik dan diakui oleh dan pelanggan luar negeri.pelanggan hanya perlu menanggung biaya pengiriman
Layanan pelanggan yang efektif.
Kita semua bersama-sama lebih kuat dan lebih bijaksana daripada kita masing-masing.berkomunikasi secara efektif satu sama lain, mendorong antusiasme dan berpartisipasi dalam pengambilan keputusan. Untuk dapat dihubungi oleh pelanggan dan memberikan jawaban cepat untuk memecahkan masalah mereka dan menciptakan nilai bagi pelanggan
Misi kami Berlanjut industri PCB PCB separator inovasi teknologi, untuk menciptakan nilai yang lebih besar, memungkinkan pelanggan untuk sukses
