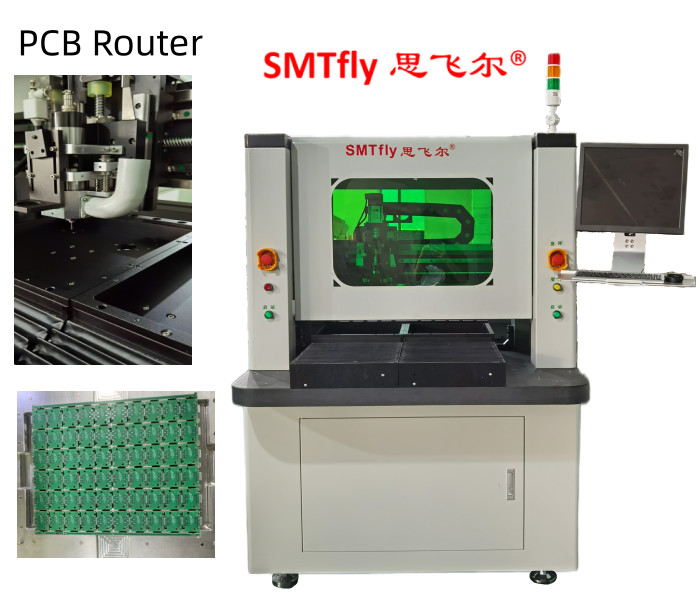

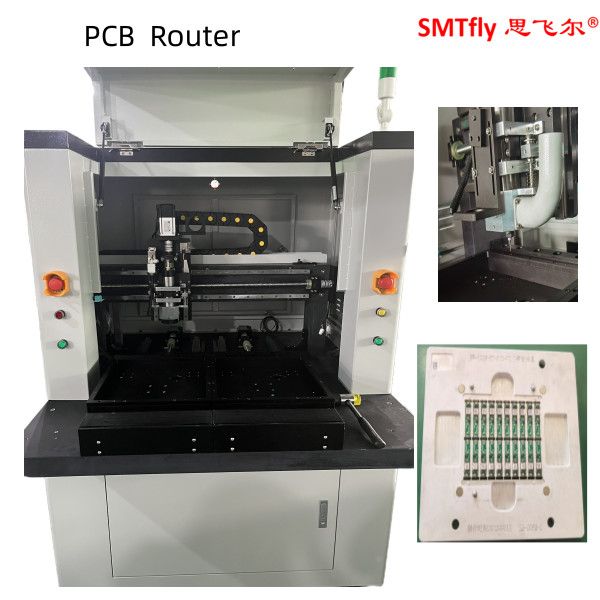

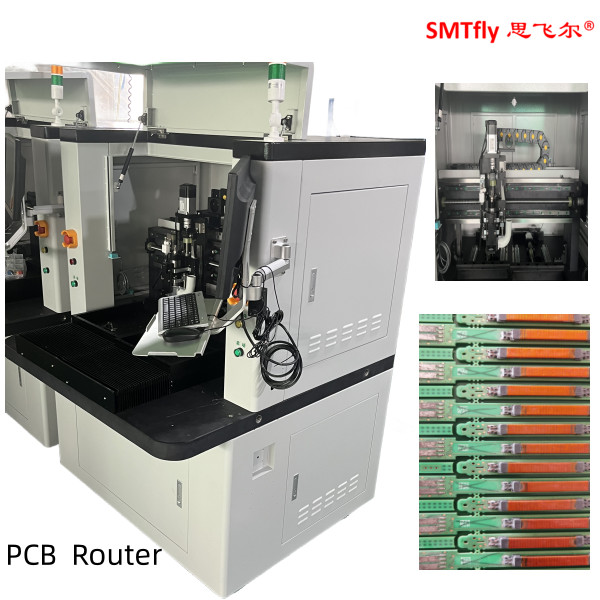

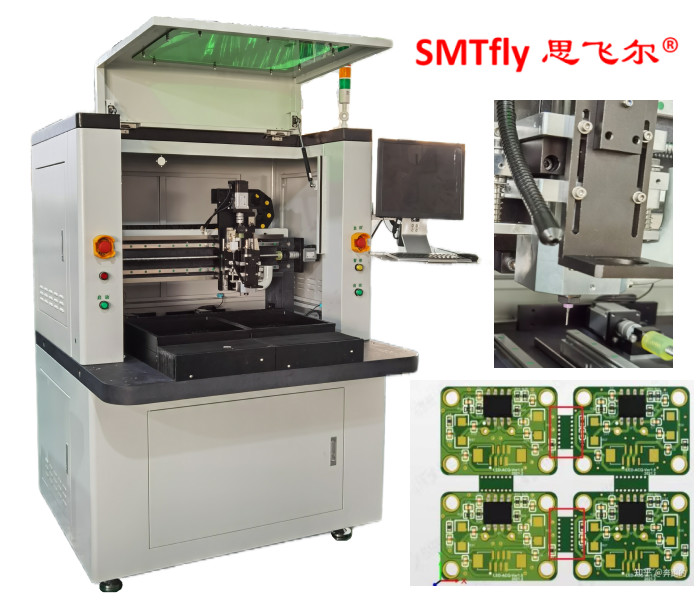

PCB Depaneling CNC PCB Router Machine dengan meja kerja ganda,PCB DepanelizerProfil:
Mesin pemotong visual otomatis CW-F01 adalah produk berteknologi tinggi terbaru dari generasi baru, dengan (Machine Vision) fungsi identifikasi visual otomatis dan koreksi,diterapkan oleh sistem servo drive Panasonic presisi tinggi untuk mewujudkan posisi yang cepat dan tepat, memberikan akurasi maksimum 0,001mm untuk memastikan kualitas tinggi pemotongan dan produktivitas tinggi.
Spesifikasi Perangkat lunak:
|
Sistem kontrol |
Windows XP Professional (Service3, v.3244) |
|
Operasi GUI |
Windows XP Cina |
|
Mengedit program |
Inline |
|
Sistem penglihatan |
CCD AOTU offset |
|
Sistem kontrol |
F1.0.2 versi |
Perangkat keras:
SPINDLE Morning Star spindle dan inverter
|
CCD |
Sony 520 line kamera industri |
|
LENS |
Computar EX2C |
|
Pergilah. |
TBI Impor sekrup bola tanah presisi |
|
Panduan |
HIWIN memperluas Rail panduan linier impor |
|
Motor |
Seri JiaBao LCF |
|
Kartu kontrol I/O |
HFC PCI-9074 |
|
Kartu Kontrol Pengemudi |
HFC PCI-9074 |
|
Kartu I/O |
PCI-9074-64pcs/-38pcs |
|
Pembersihan statis |
Seri STATIC-ST401A |
|
Komputer |
RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU ((S) / 1G DDR/80G |
|
Antarmuka mesin |
AOC LCD17", Logitech mouse |
Parameter kinerja:
|
Secara keseluruhan |
|
|
Dimensi ((W*D*H) |
1220mm*1450mm*1420mm |
|
Berat badan |
550kg |
|
Pergeseran ketinggian |
60 ~ 110mm |
|
Manipulator |
|
|
Jenis mesin |
Seri JiaBao |
|
Kemungkinan pengulangan posisi |
0.001mm |
|
Axis area kerja ((max) |
680mm*360mm*50mm |
|
Stasiun kerja |
|
|
Stasiun kerja |
Standar, spesialisasi |
|
Pemuatan/pengungkapan PCB |
manual |
|
Ukuran PCB (maksimal) |
322mm*322mm |
|
Ketebalan PCB (max) |
5 mm |
|
Pemasangan |
|
|
Perlengkapan kekakuan |
standar |
|
Fiksasi perlengkapan |
mesin |
|
Motor spindle |
|
|
Kekuatan |
400W |
|
Spindel |
50000 rpm/menit |
|
Melindungi |
pendingin diri/angin |
|
Ganti pemotong |
Spesialisasi |
|
Kemampuan routing |
|
|
Kecepatan pemotongan ((max.) |
100mm/s |
|
Kecepatan berkendara ((max.) |
3000mm/s |
|
Keakuratan pemotongan |
0.01mm |
|
Sistem vakum |
|
|
Daya vakum |
2.2KW AC 380V |
|
Mesin pengukur vakum |
|
|
Fasilitas umum |
|
|
Kekuatan |
2.2KW AC380V |
|
Pasokan udara |
2~5KG/cm2 |
Sertifikasi CE
