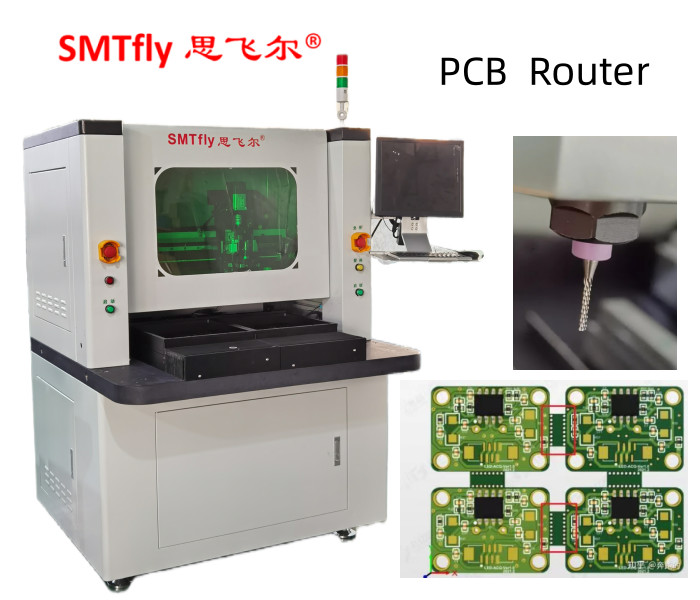

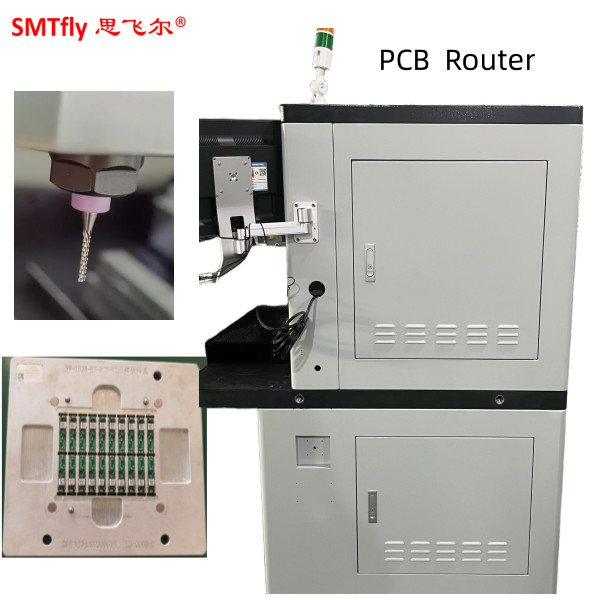

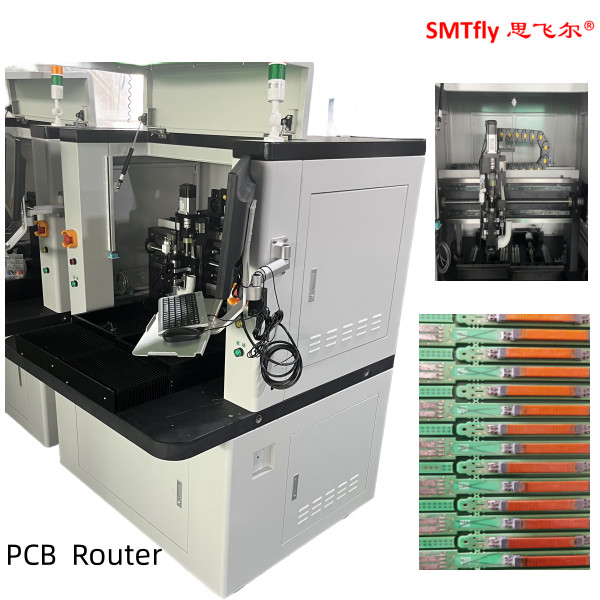

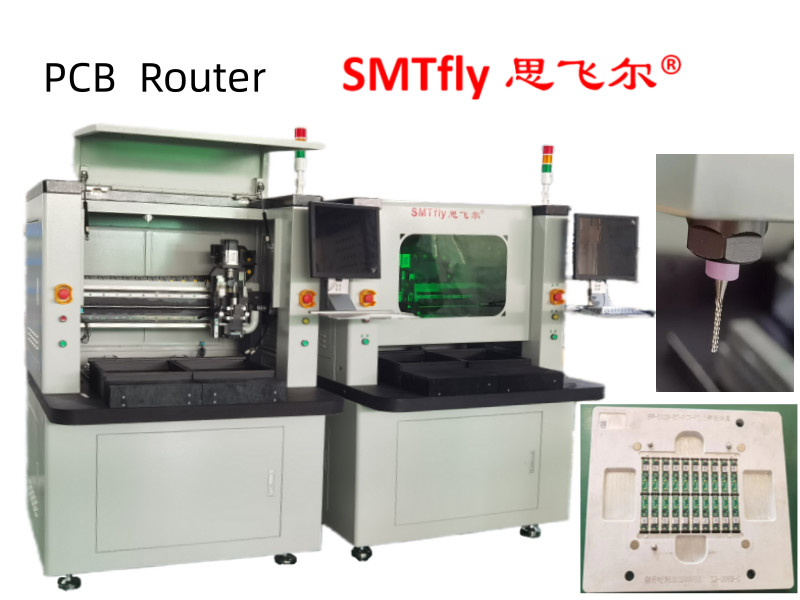

PCB Depaneling untuk Industri Komputer dengan Aksi 0.001mm Precision
Perangkat keras
SPINDLE Morning Star spindle dan inverter
CCD: Sony 520 line kamera industri
LENS: Computar EX2C
Sekrup: TBI Precision Ground Ball Screw Impor
Panduan: HIWIN memperluas Rail panduan linier impor
Motor: JiaBao LCF Seri
Kartu kontrol I/O: HFC PCI-9074
Kartu kontrol pengemudi: HFC PCI-9074
I/O CARD: PCI-9074-64pcs/-38pcs
Pembersihan statis: Seri STATIC-ST401A
Komputer: RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU ((S) / 1G DDR/80G)
Antarmuka mesin: AOC LCD17",Logitech mouse
perangkat lunak
| Sistem kontrol | Windows XP Professional (Service3, v.3244) |
| Operasi GUI | Windows XP Cina |
| Mengedit program | Inline |
| Sistem penglihatan | CCD AOTU offset |
| Sistem kontrol | F1.0.2 versi |
Parameter Kinerja
Secara keseluruhan
Dimensi (W*D*H): 1220mm*1450mm*1420mm
Berat: 550KG
Tinggi offset: 60 ~ 110mm
Manipulator
Jenis motor: seri JiaBao
Kemungkinan pengulangan posisi: 0,001 mm
Axis area kerja ((max) : 680mm*360mm*50mm
Stasiun kerja
Fiksasi PCB: standar, spesialisasi
Pemuatan/pengungkapan PCB: manual
Ukuran PCB (maks): 322mm*322mm
Ketebalan PCB (maks): 5 mm
Pemasangan
Perlengkapan kekakuan: standar
Pemasangan: mesin
Motor spindle
Kekuatan: 400W
Spindle: 50000 rpm/menit
Perlindungan: pendingin diri/angin
Pengganti pemotong: Spesialisasi
Kemampuan routing
Kecepatan pemotongan ((max.)): 100mm/s
Kecepatan berkendara ((max.)): 3000mm/s
Keakuratan pemotongan:0.01mm
Sistem vakum
Daya vakum:2.2KW AC 380V
Mesin pengukur vakum
Fasilitas umum
Kekuatan: 2.2KW AC380V
Pasokan udara: 2~5KG/cm2
Pemrograman
Program mengedit: Inline
Fungsi mengedit: garis, busur, lingkaran, kurva U
Program penyimpanan: HDD
Sistem penglihatan: SONE warna CCD
penggiling pemotong offset: AUTO
Pengaturan vakum: AUTO
Operasi Monitor
Indikator: Indikator Keadaan mesin
Periksa alat: Deteksi otomatis umur alat, pengujian waktu penggunaan
Pelindung motor: Memiliki fungsi overheating, overload, perlindungan tegangan rendah
Motor overload check: memiliki overload, jalur normal, fungsi perlindungan tegangan rendah
Waktu alat yang dapat digunakan:
Statistik data: Model papan terpisah, pemisahan pembagian, berbagai metode penghitungan
Rekam kesalahan: Perangkat lunak secara otomatis mencatat semua alarm memori mesin
III. Keakuratan
Keakuratan sumbu: 0,001mm
Keakuratan pemotongan: 0,1 mm
IV. Keamanan
Perlindungan area kerja: Dengan empat pelindung tertutup
Sensor pintu: Sensor micro-switch pintu keamanan depan dan belakang (opsional)
Tombol Hentikan Keperluan
3.Fungsi Deskripsi
1) X10 zoom-in image membuat pemrograman lebih mudah dan meningkatkan akurasi pengaturan titik
2) Dua meja geser menyediakan gerakan masuk dan keluar secara bersamaan untuk mengurangi waktu tang untuk produktivitas yang lebih baik.
3) AUTO MARK offset system.CCD gambar bisa memeriksa & mensimulasikan jalur atau routing untuk mengurangi kesalahan yang tidak perlu sebelum memotong
4) Routng bit secara otomatis mengangkat dan beralih ke titik yang diprogram berikutnya kemudian memotong untuk memperpanjang waktu hidup dari routing bit
5) Desain industri pintu pengaman
6) CCD gambar bisa memeriksa & mensimulasikan jalur atau routing untuk mengurangi kesalahan yang tidak perlu sebelum memotong
4.Aplikasi
pengeboran
